- Ganci in alluminio per installazioni fotovoltaiche RH AL
I nuovi ganci in alluminio RH sono progettati per l'installazione di impianti fotovoltaici su tutti i tipi di tetti inclinati con rivestimento in tegole, con e senza listelli di ventilazione.
Progettati e prodotti interamente in Italia, sono leggeri e resistenti: la loro elevata caricabilità permette di aumentare gli interassi e ridurre il numero di fissaggi necessari. Caratterizzati da una deformazione controllata che evita danni alla copertura, i ganci sono realizzati in alluminio ad alte prestazioni, caratteristica che li rende leggeri da portare sul tetto e resistenti agli agenti atmosferici.
Il gancio in alluminio RH AL a base larga è indicato per coperture inclinate in tegole con listello di ventilazione di spessore variabile e offre da 3 a 4 regolazioni.
3 o 4 regolazioni disponibili
1- Regolazione orizzontale alla base
Permette di disassare il punto di fissaggio alla copertura rispetto al punto di uscita del gancio dalla tegola.
2- Regolazione verticale inferiore
Permette di adattare il gancio a diversi spessori di tegola e listelli di ventilazione.
3- Regolazione verticale superiore
Permette di regolare la distanza del profilo dalla sommità della tegola.
4- Regolazione alla sommità
Permette di allineare orizzontalmente il profilo (disponibile nelle varianti RH 40-52 HB AL e RH 52-67 HB AL).
Il gancio in alluminio RH AL a base stretta è indicato per coperture inclinate in tegole con listello di ventilazione di spessore variabile e offre da 2 a 3 regolazioni.
2 o 3 regolazioni disponibili
1- Regolazione verticale inferiore
Permette di adattare il gancio a diversi spessori di tegola e listelli di ventilazione.
2- Regolazione verticale superiore
Permette di regolare la distanza del profilo dalla sommità della tegola
3- Regolazione alla sommità
Permette di allineare orizzontalmente il profilo (disponibile nelle varianti RH 40-52 H AL e RH 52-67 H AL).
Il gancio in alluminio RH AL a base fissa è indicato per coperture inclinate in tegole senza ventilazione.
2 regolazioni disponibili
1- Regolazione verticale
Permette di regolare la distanza del profilo dalla sommità della tegola.
2- Regolazione alla sommità
Permette di allineare orizzontalmente il profilo.
Staffa LAB AL per layout orizzontali
La staffa in lega di alluminio LAB permette di personalizzare il layout del sistema fotovoltaico in copertura. Fissando la staffa sulla parte superiore del gancio, è possibile installare i pannelli con orientamento orizzontale.
Il design della staffa si adatta perfettamente alla forma del gancio e aiuta a mantenere la vite in posizione durante il fissaggio del dado.

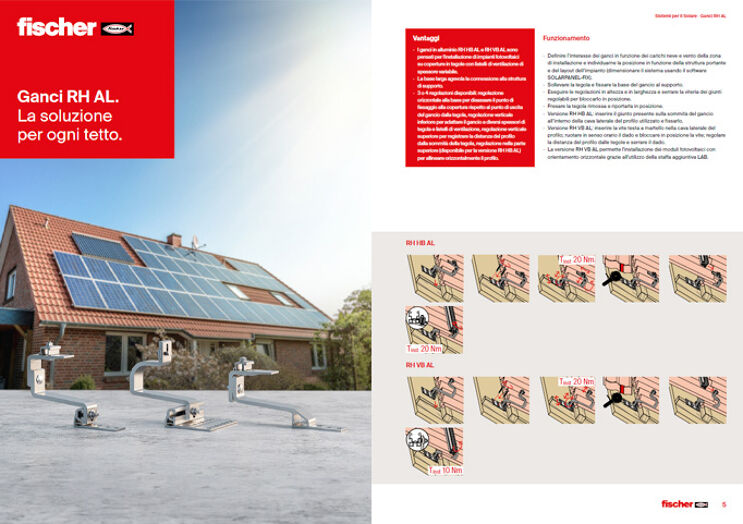

In questo documento potrai trovare tutte le informazioni sulla gamma di ganci universali in alluminio RH AL, le indicazioni sulla struttura di supporto e le istruzioni per il montaggio. Scegli il gancio più adatto alla tua copertura!
