L'ancorante metallico a battere e a espansione ad alte prestazioni certificato per carichi statici su calcestruzzo fessurato e per applicazioni sismiche. Versione in acciaio inossidabile con classe di resistenza alla corrosione CRC III con dado cieco.

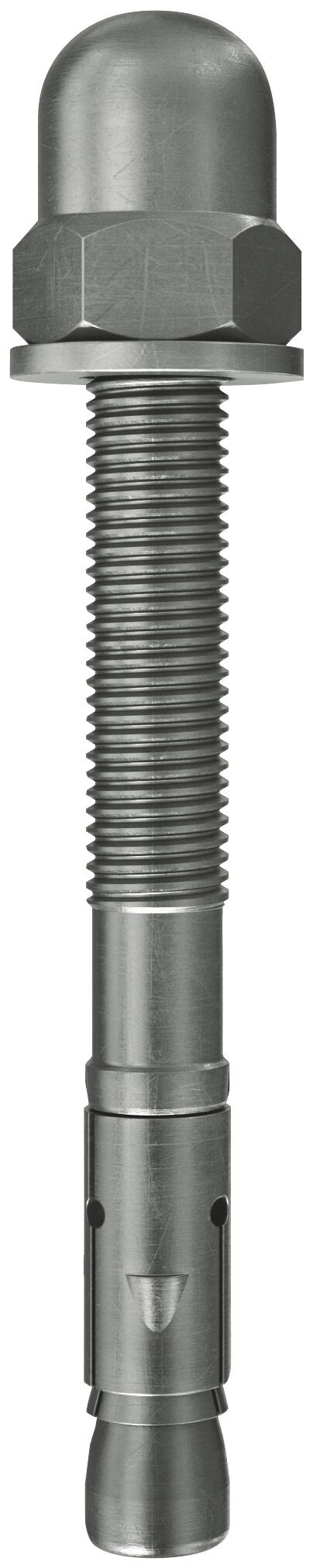

FAZ II Plus H R ancorante con fascetta espandente in acciaio inossidabile

FAZ II Plus H R è il nuovo ancorante a battere e a espansione acciaio inossidabile con classe di resistenza alla corrosione CRC III per il fissaggio di carichi pesanti nel calcestruzzo fessurato. Grazie alla sua facilità di installazione può essere utilizzato in modo estremamente versatile. Il FAZ II Plus H R è più facile e veloce da installare in quanto non è necessario pulire il foro. Con la collaudata fascetta di espanzione e nuovi acciai più resistenti, garantisce il trasferimento sicuro nel calcestruzzo di carichi a trazione e taglio ancora più elevati, sia per carichi statici che in caso di applicazioni sismiche (con o senza l'uso della rondella di riempimento FFD - kit sismico). FAZ II Plus H R in acciaio inossidabile, è ideale, ad esempio, per l’ancoraggio in ambienti interni e asciutti, per l’ancoraggio di carpenterie in acciaio e legno, ringhiere, cancelli e balaustre.
Varianti del prodottoScarica le immagini

Varianti del prodotto

Filtro
Filtro
Approvazioni / rapporti di prova
4 Varianti del prodotto
Diametro foro
Profondità foro min per installazione passante
Lunghezza utile hef,stand/hef,red max
Chiave di serraggio
Quantità
EAN
Legenda = Omologazione disponibile = Omologazione non disponibile
Visualizzate 4 di 4 varianti

Vantaggi / descrizione del prodotto

Vantaggi
  • L'impiego di acciai ad alta resistenza garantisce valori di trazione e taglio ancora più elevati.
  • Il FAZ II Plus H è certificato per categoria di prestazione sismica C1/C2 e resiste alle elevate sollecitazioni sismiche con e senza l'uso della rondella di riempimento FFD.
  • Installazione rapida senza bisogno di pulire il foro come attestato dal Rapporto Esperto ufficiale rilasciato da IEA di Stoccarda.
  • La valutazione tecnica indipendente rilasciata da FAST3 di Stoccarda attesta per FAZ II Plus K H una vita utile di servizio fino a 120 anni, garantendo la sicurezza per le costruzioni che richiedono una lunga durata.
  • Il dado cieco permette applicazioni con una finitura estetica più ricercata. La superficie smussata del dado cieco risulta più sicura contro gli infortuni. L'accessorio di montaggio (calibro di regolazione) presente in ogni confezione garantisce un'installazione a regola d'arte.
Youtube VideoYoutube VideoYoutube Video

Applicazioni e Certificazioni

Applicazioni
  • Carpenteria metallica
  • Costruzioni in acciaio
  • Parapetti
  • Scale
  • Costruzioni in legno
Materiali di supporto
Approvato per:
  • Calcestruzzo da C20/25 a C50/60, fessurato
  • Calcestruzzo da C20/25 a C50/60, non fessurato
Idoneo anche per:
  • Calcestruzzo C12/15 e C80/95
  • Calcestruzzo con fibre di acciaio
  • Mattoni pieni in silicato di calcio
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
Certificazioni
  • ETA-19/0520
  • DoP No. 0334
  • 3023222

Istruzioni di montaggio

Montaggio
  • FAZ II Plus H è idoneo per installazione passante.
  • L’ancorante è installato correttamente una volta raggiunta la coppia di installazione prestabilita.
  • In caso di installazione in serie, si consiglia di utilizzare l'attrezzo di posa FABS per velocizzare l'installazione.
  • L'accessorio di montaggio presente in ogni confezione garantisce un'installazione a regola d'arte.

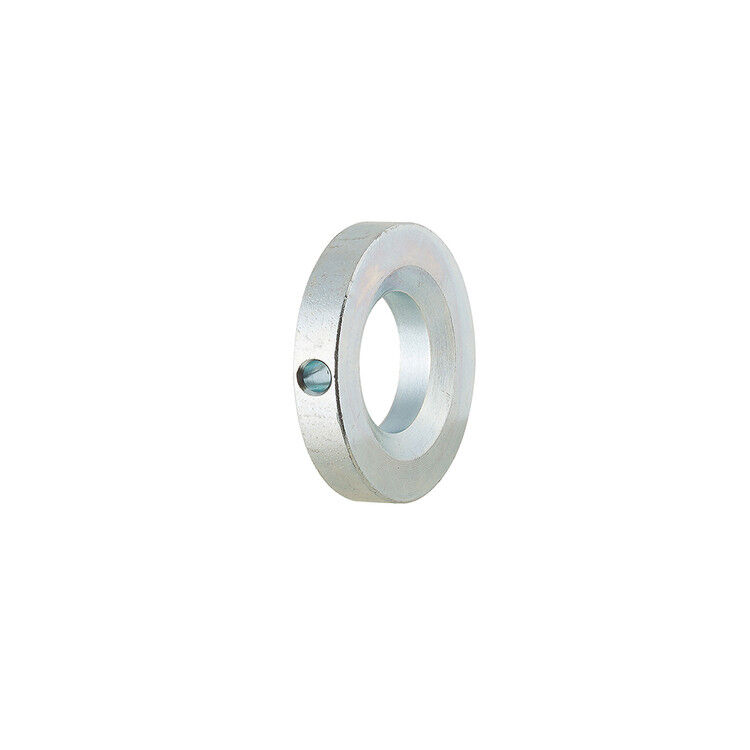

  • In presenza di azioni sismiche, l’utilizzo della rondella di riempimento FFD - kit sismico garantisce il corretto riempimento dello spazio anulare tra l’ancorante FAZ II Plus H ed elemento da fissare, massimizzando la resistenza sismica C2 a taglio.
1 / 5
1 / 8

Documenti da scaricare

  • ETA e DoP
  • Certificati
  • Schede dati tecnici
  • Cataloghi
European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete
Creato il 24/05/2023
Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)
Creato il 31/05/2023
