Vantaggi / descrizione del prodotto
Vantaggi
Il collare in rilievo impedisce al corpo dell’ancorante di scivolare nel foro e assicura un’installazione a percussione senza problemi.
Grazie alla filettatura metrica interna è possibile utilizzare bulloni o barre filettate comuni per un ideale adattamento all’applicazione.
Il percussore per trapano a percussione EMS permette un’installazione senza sforzo, in particolare in caso di installazioni seriali.
La marcatura apposta durante l’espansione con il percussore EHS Plus facilita il controllo dell’ancoraggio e fornisce una sicurezza elevata.
L’elemento in materiale elastomerico della versione corta con hef 25 mm impedisce all’ancorante di cadere fuori dal foro prima dell’espansione
Applicazioni e Certificazioni
Applicazioni
Tubazioni e condotte di ventilazione.

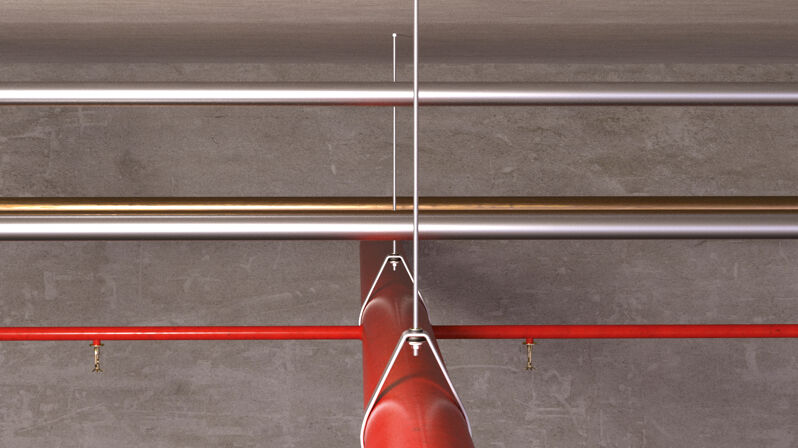

Sistemi sprinkler.
Condotte porta cavi e funi.
Inferriate.
Strutture in carpenteria metallica.
Macchinari.
Consolle.
Puntelli per casseforme.
Carotatrici (EA II M 12 D)
Materiali di supporto
Approvato per:
Calcestruzzo da C20/25 a C50/60, non fessurato
Calcestruzzo da C20/25 a C50/60, fessurato, per fissaggi multipli in applicazioni non strutturali
Solai alveolari in calcestruzzo precompresso ≥ C30/37 (solo la versione corta EA II M..x25)
Adatto anche per:
Calcestruzzo C12/15
Pietra naturale con struttura compatta
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
Certificazioni
ETA-07/0135
ETA-07/0142
DoP No. 0756-CPD-0332
DoP No. 0292
DoP No. 0291
3023222
201811-0081
Istruzioni di montaggio
Montaggio
EA II è idoneo per installazione non · passante.
Inserire l’ancorante a percussione nel foro e utilizzando un martello portarlo a filo della superficie del supporto.
Il corpo dell’ancorante è poi espanso, spingendo il cono interno con il percussore EHS Plus (oppure il percussore per trapano a percussione EMS), contro la parete del foro.
Il percussore deve appoggiare sul bordo dell’ancorante affinché la corretta espansione sia assicurata.
Utilizzare lo speciale ancorante EA M 12 x 50 D con il corpo più spesso per il fissaggio delle carotatrici.
