Art.-Nr. 504581

FBN II 6/10 K Ancorante a battere in acciaio zincato con fascetta espandente

Name: FBN II 6/10 K Ancorante a battere in acciaio zincato con fascetta espandente
Brand: fischer

Varianti del prodotto

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

acciaio zincato
acciaio inossidabile
acciaio zincato a caldo

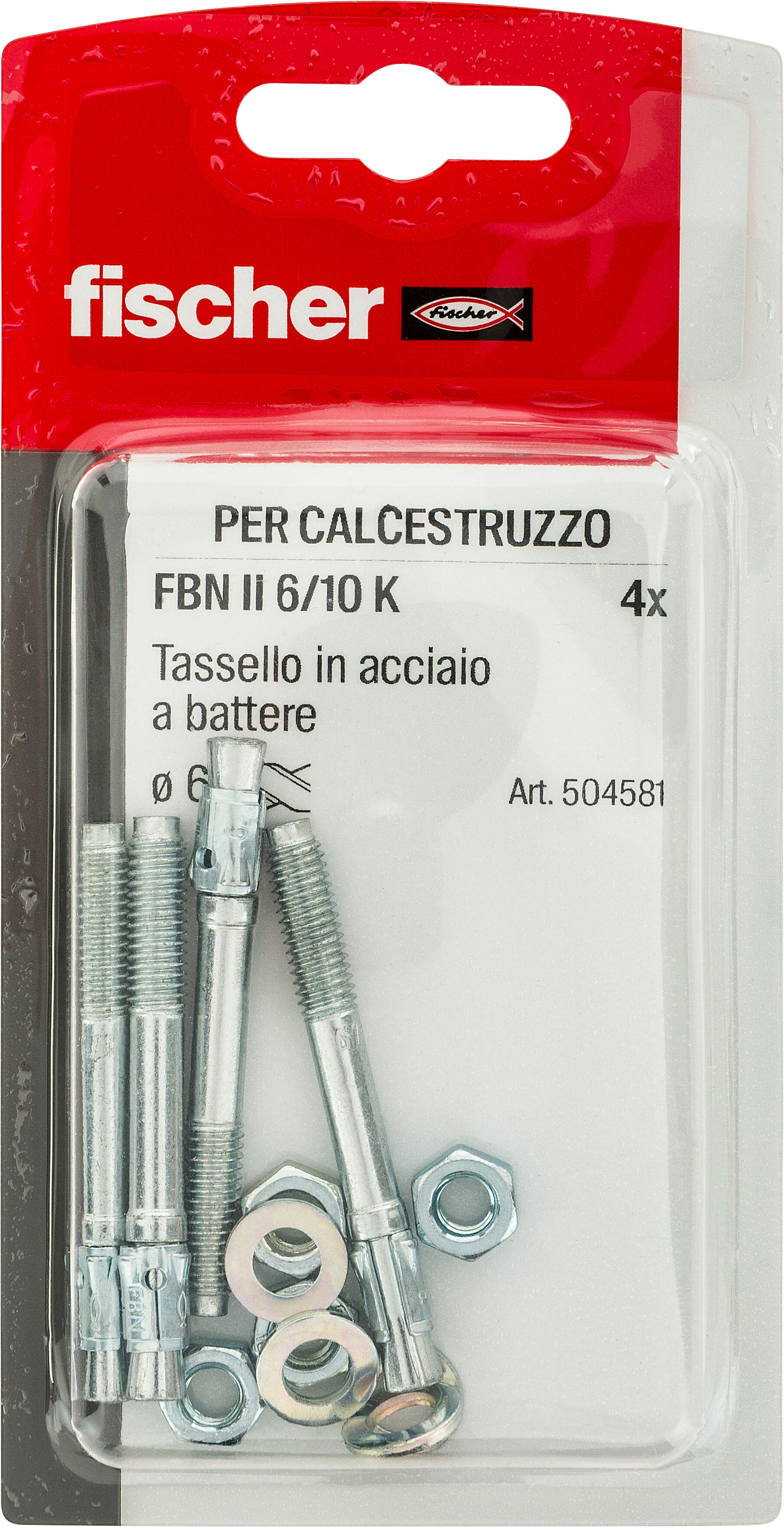

Ancorante con fascetta espandente FBN II K in blister

Vantaggi

Con la profondità di ancoraggio standard si ottengono le capacità portanti massime. Questo permette un minor numero di punti di fissaggio e piastre più piccole.
La profondità di ancoraggio ridotta diminuisce la profondità del foro. Questo minimizza il tempo di installazione e incrementa la flessibilità .
Disponibili ulteriori versioni corte "K" con profondità di ancoraggio ridotta.
La lunga filettatura permette di bilanciare la tolleranza di costruzione dei componenti e l'installazione distanziata, aumentando così la flessibilità .
Pochi colpi di martello e una bassa coppia di serraggio consentono un'installazione notevolmente più semplice.
L'estremità dell'ancorante protegge la filettatura dai danni, assicurando un'installazione e uno smontaggio dell'oggetto da fissare più rapidi.
La rondella maggiorata del FBN II GS fornisce una maggiore area di contatto e permette così l'ancoraggio di elementi in legno.

L’ancorante a espansione FBN II di fischer è un ancorante in acciaio per calcestruzzo non fessurato. La sua lunga filettatura e le due profondità di ancoraggio rendono FBN II particolarmente flessibile. Oltre che al pre-posizionamento e all’installazione passante, questo ancorante a espansione è adatto anche all’installazione distanziata.

Applicazioni

Strutture in acciaio
Balaustre
Consolle
Scale
Passerelle portacavi
Macchinari
Gradini
Cancelli
Facciate

Materiali di supporto

Approvato per:

Calcestruzzo da C20/25 a C50/60, non fessurato

Adatto anche per:

Calcestruzzo C12/15
Pietra naturale con struttura compatta

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

ETA-07/0211
DoP No. 0192

Montaggio

FBN II è idoneo per installazione passante e non passante, è idoneo anche per installazione distanziata sotto certe condizioni.
Prima dell'installazione, portare il dado nella posizione ottimale (l'estremità del ancorante deve sporgere di circa 3 mm oltre il dado).
Quando si applica la coppia di serraggio, l'estremità conica dell'ancorante è richiamata nella fascetta, che si espande contro la parete del foro.
La marcatura della testa offre un semplice controllo dell'ancoraggio.
Per installazioni in serie si raccomanda l'utilizzo del percussore FABS.

1 / 5

Certificazione ETA
Diametro foro ( d₀ )	6 mm
Profondità foro min per installazione passante ( h₂ )	50 mm
Lunghezza utile hef,stand/hef,red max ( t_fix )	10 / - mm
Chiave di serraggio	10 mm
Quantità	1 pz.
EAN	8001132045817

ETA - Valutazione Tecnica Europea

pdf, ETA-07/0211

Valutazione Tecnica Europea per Ancorante con fascetta espandente fischer FBN II, FBN II R - Ancorante meccanico a espansione per controllo di coppia per utilizzo in calcestruzzo non fessurato

Creato il 13/07/2020

DoP - Dichiarazione di Prestazione

pdf, DoP No. 0192

Dichiarazione di Prestazione per Ancorante con fascetta espandente fischer FBN II, FBN II R (Ancoranti meccanici per utilizzo in calcestruzzo secondo EAD 330232-01-0601), relativa a ETA-07/0211 del 13/07/2020

Creato il 27/07/2020
