Ancorante in ghisa GM con occhiolo

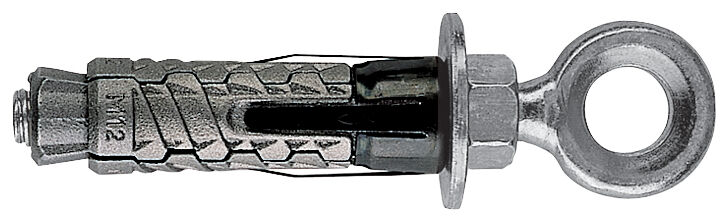

  • Foto Prodotto: "GM 10 O Ancorante in ghisa con occhiolo"
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Immagine Applicazione
      Art.-Nr. 500933

      GM 10 O Ancorante in ghisa con occhiolo

      Varianti del prodotto
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l’ancorante G M resistente anche su roccia e pietra naturale.
      • Grazie al facile smontaggio, l’ancorante G M è riutilizzabile più volte.
      • Il set di fissaggio con occhiolo (O), fornisce la corretta soluzione per molteplici applicazioni.

      Vantaggi / descrizione del prodotto

      L'ancorante in ghisa per installazioni non passanti non strutturali. Versione con occhiolo
      Vantaggi
      • Le proprietà della ghisa e il corpo a 4 settori con lunga espansione rendono l'ancorante G M resistente anche su roccia e pietra naturale.
      • Grazie al facile smontaggio, l'ancorante G M è riutilizzabile più volte.
      L’ancorante G M 6 O occhiolo cl. 8.8, ha corpo espandente in ghisa e accessori metrici in acciaio zincato. Idoneo per installazioni non passanti non strutturali, adatto per calcestruzzo da C12/15 a C50/60 non fessurato, roccia, pietra naturale con struttura compatta. Per applicazioni di costruzioni metalliche, tiranti, macchinari.

      Applicazioni e Certificazioni

      Applicazioni
      • Costruzioni metalliche
      • Tiranti
      • Macchinari
      Materiali di supporto

      Adatto per:

      • Calcestruzzo da C12/15 a C50/60, non fessurato
      • Roccia
      • Pietra naturale con struttura compatta
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

      Istruzioni di montaggio

      Montaggio
      • GM è idoneo per installazione non passante.
      • Quando si applica la coppia di serraggio, il cono espande i quattro gusci in ghisa contro la parete del foro.
      • Per una corretta installazione l'occhiolo deve essere contrastato con rondella e dado.
      • Per determinare la lunghezza della vite ls: Lunghezza vite ls =Lunghezza fissaggio+ Spessore oggetto da fissare tfix+ Spessore rondella.

      Dati tecnici

      Diametro foro (
      d0
      )      		18 mm
      Chiave di serraggio 17 mm
      Quantità 25 pz.
      EAN 8001132009338
