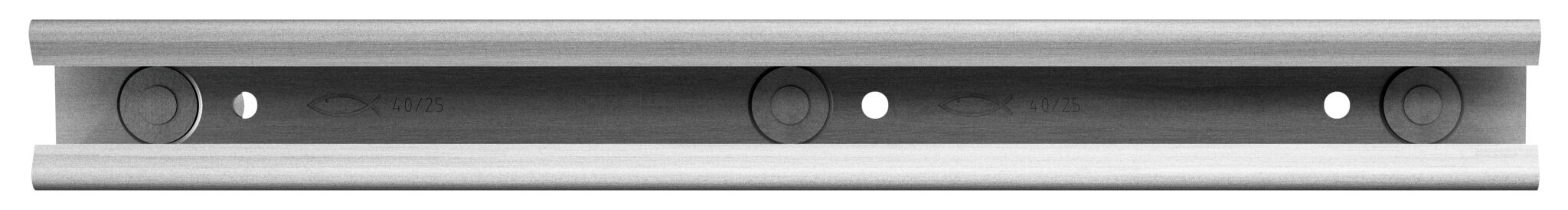

  • Foto Prodotto: "FES-C-54/33-3050-HDG"

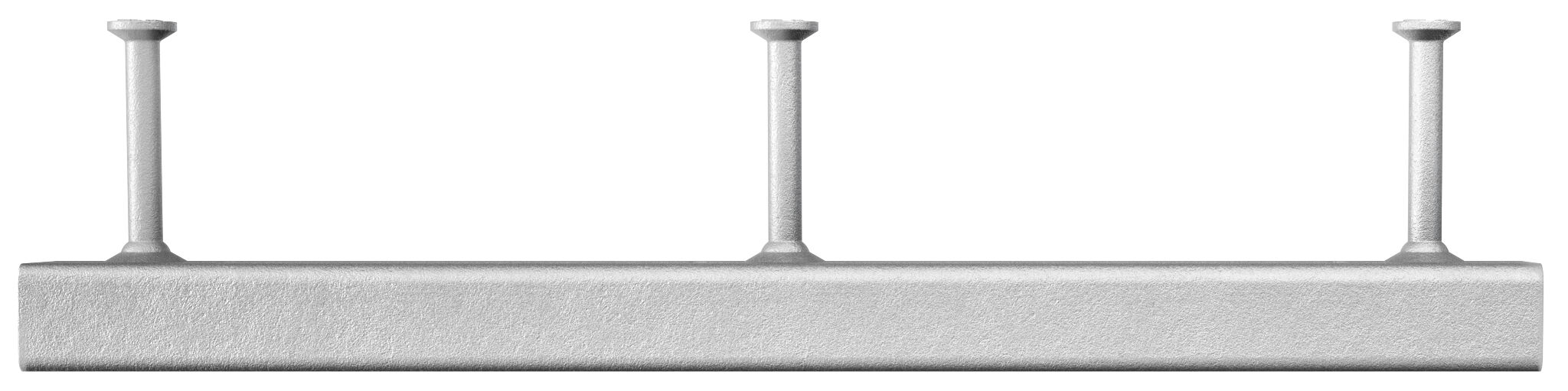

  • Foto Prodotto: "FES-C-54/33-3050-HDG"
  • Foto Prodotto: "FES-C-54/33-3050-HDG"
  • Foto Prodotto: "FES-C-54/33-3050-HDG"
  • Foto Prodotto: "FES-C-54/33-3050-HDG"
  • Foto Prodotto: "FES-C-54/33-3050-HDG"
  • Immagine Applicazione
  • Immagine Applicazione
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Foto Prodotto
    • Foto Prodotto
    • Foto Prodotto
    • Foto Prodotto
    • Foto Prodotto
    • Immagine Applicazione
    • Immagine Applicazione
    • Immagine Applicazione
      Art.-Nr. 552598

      FES-C-54/33-3050-HDG

      Varianti del prodotto
      Disegno CAD
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Spessore costante
      • Zincato a caldo

      Vantaggi / descrizione del prodotto

      Binario formato a freddo con bordo a spessore costante.
      Vantaggi
      • Canali formati a freddo per uno spessore costante, convenienti in caso di carichi di entità moderata.
      • Idonei a sforzi di trazione e taglio trasversale all'asse longitudinale del binario.
      • Soluzione di fissaggio preposizionata in grado di compensare le tolleranze in loco.
      • Adatto per applicazioni in calcestruzzo fessurato e non fessurato.
      • Soluzione di fissaggio regolabile in modo continuo.
      I binari di ancoraggio FES-C formati a freddo hanno spessore costante lungo tutta la sezione, rappresentando una soluzione conveniente in caso di sforzi di soli taglio e trazione di entità moderata.
      Proprietà
      • Formato a freddo
      • Materiale: 1.0038, 1.0044 secondo EN 10025:2004 o 1.0976, 1.0979 secondo EN 10149:2013
      • Zincato a caldo ≥ 50µm secondo EN ISO 1461:2022

      Applicazioni e Certificazioni

      Applicazioni
      • Idoneo a tutti i tipi di edificio con struttura in calcestruzzo
      • Facciate continue a cellule su edifici con struttura in calcestruzzo.
      • Elementi prefabbricati in calcestruzzo
      • Tunnel e gallerie ferroviarie o autostradali
      • Vani ascensore
      • Applicazioni industriali
      • Impiantistica industriale su strutture in calcestruzzo.
      Materiali di supporto
      • Calcestruzzo da C12/15 a C90/105, fessurato e non fessurato
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
      Certificazioni
      • ETA-18/0862
      • DoP No. 0333

      Istruzioni di montaggio

      Montaggio
      • Idoneo all'utilizzo in combinazione con bulloni a martello piatti FBC.
      1 / 9
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      • 7
      • 8
      • 9

      Dati tecnici

      Certificazione ETA
      Lunghezza (
      l
      )      		3.050 mm
      Larghezza (
      bch
      )      		54 mm
      Altezza (
      hch
      )      		33 mm
      Spessore (
      tch
      )      		5 mm
      Channel opening width (
      dch
      )      		22 mm
      Lunghezza dell'ancorante (
      la
      )      		124,5 mm
      Numero di ancoraggi 16
      Anchor spacing (
      s
      )      		250 mm
      Total embedment depth (
      hnom
      )      		157,5 mm
      Profondità ancoraggio effettiva (
      hef
      )      		155 mm
      Min. thickness concrete (
      hmin
      )      		160 mm
      Filettatura metrica (
      M
      )      		M10-M20
      Adatto per FBC-50/30, M10-M20
      Quantità 1 pz.
      EAN 4048962360738

      Documenti da scaricare

      • ETA e DoP
      • Schede dati tecnici
      ETA - Valutazione Tecnica Europea
      pdf, ETA-18/0862
      European Technical Assessment for fischer Anchor Channel FES with fischer Channel Bolts FBC
      Creato il 31/03/2023
      DoP - Dichiarazione di Prestazione
      pdf, DoP No. 0333
      Declaration of Performance for fischer Anchor Channel FES with fischer Channel Bolts FBC (Anchor channels for use in concrete)
      Creato il 25/07/2023
