Fissaggio metallico per lastre e pannelli HM

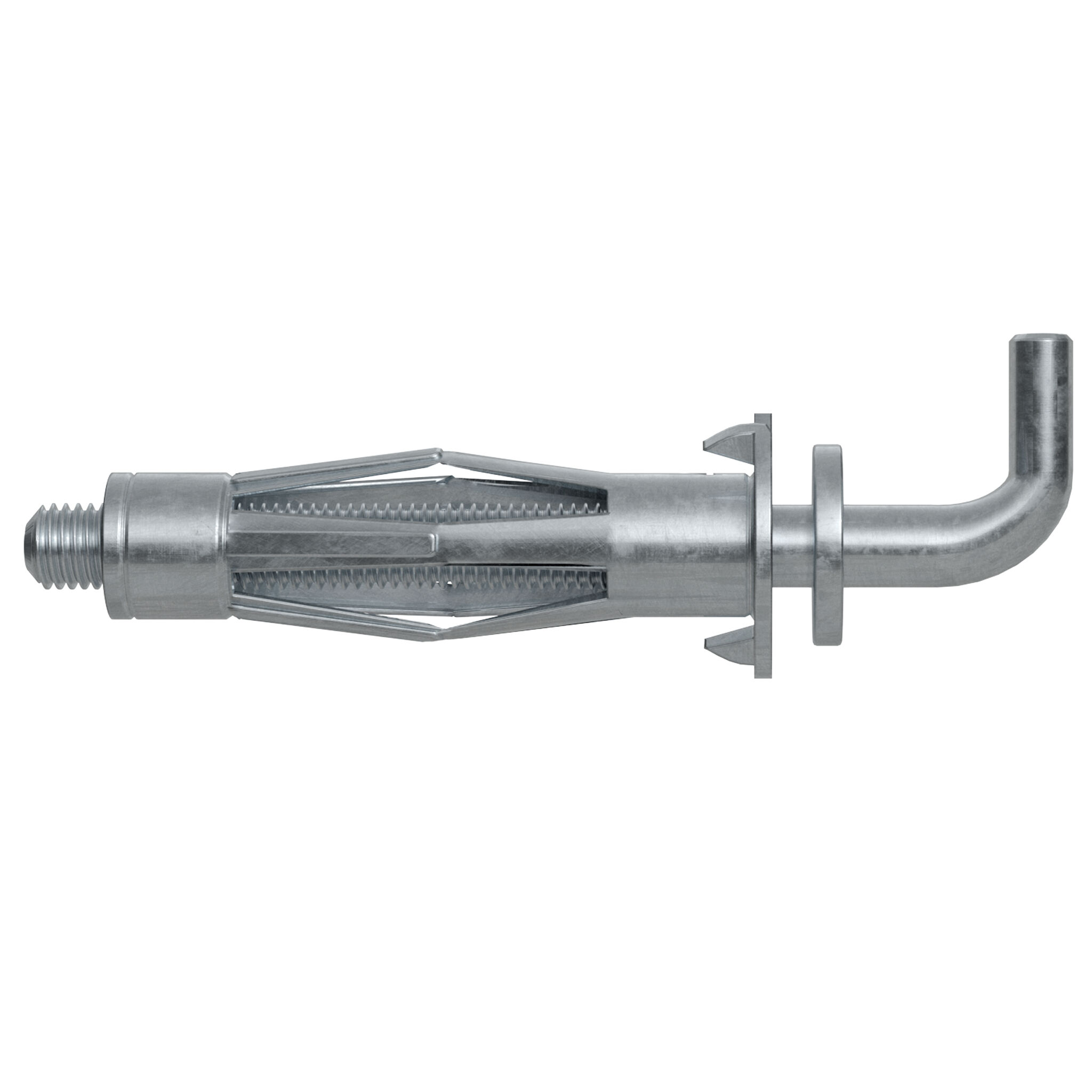

  • Foto Prodotto: "HM 5X37 WH K Fissaggio metallico per lastre e pannelli con gancio medio"

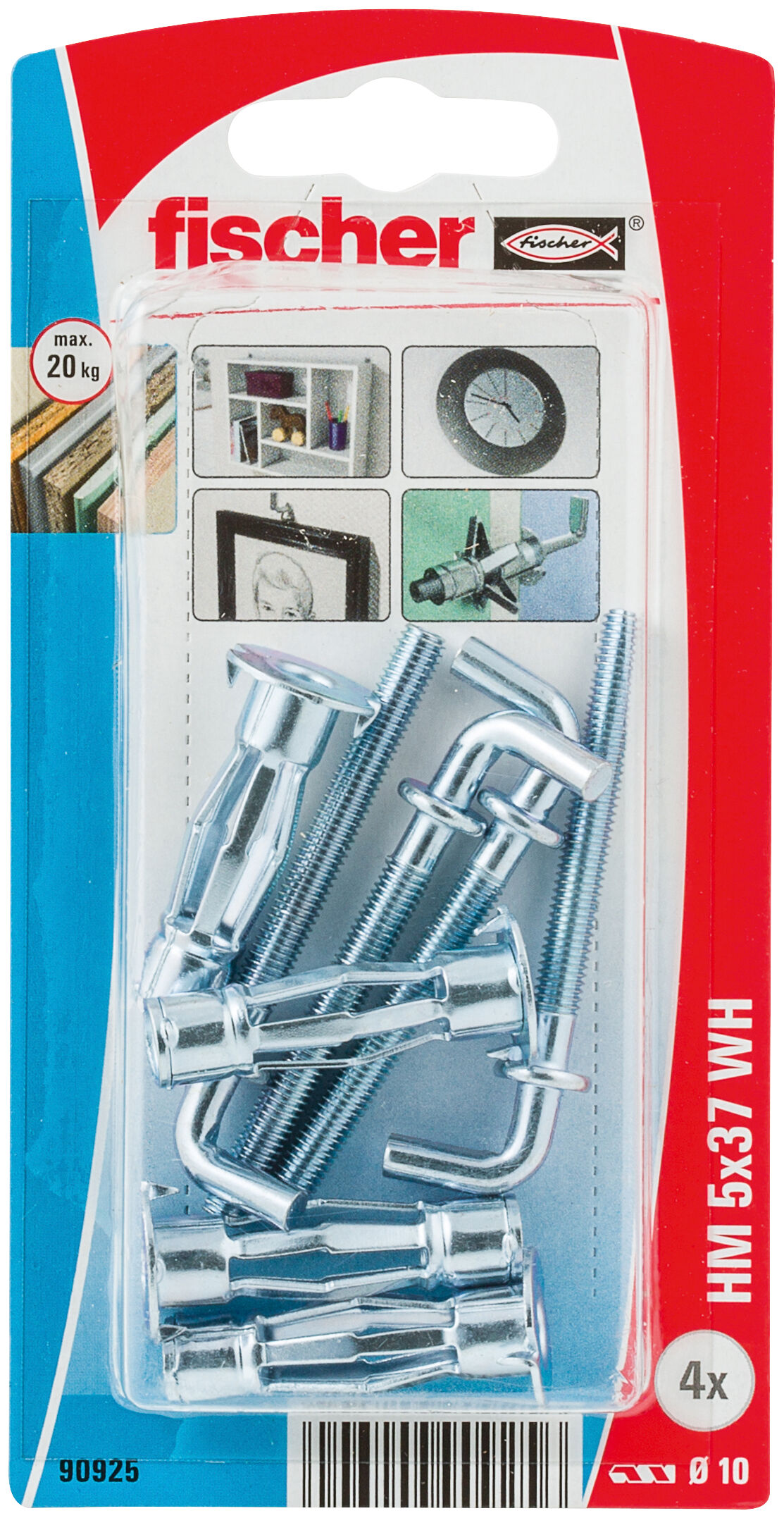

  • Confezione: "HM 5X37 WH K Fissaggio metallico per lastre e pannelli con gancio medio"
  • Immagine Applicazione
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Confezione
    • Immagine Applicazione
    • Immagine Applicazione
      Art.-Nr. 90925

      HM 5X37 WH K Fissaggio metallico per lastre e pannelli con gancio medio

      Varianti del prodotto
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Completa di gancio ad angolo.
      • Flessibile durante il montaggio: la vite può essere allentata e serrata nuovamente.
      • Nessuna svolta: l'artiglio sul bordo del tassello tiene i tasselli nel materiale di costruzione del pannello.
      • Tenere gli oggetti pesanti nei materiali di costruzione delle lastre mediante un'ampia superficie di contatto dei bracci di diffusione.
      • Adatto per la pre-installazione.

      Vantaggi / descrizione del prodotto

      Fissaggio metallico per lastre e pannelli con gancio angolare HM WH K in blister
      Vantaggi
      • Grazie alle diverse misure disponibili HM è adatto per diversi materiali con spessore variabile da 3 a 50 mm e quindi per altrettante applicazioni.
      • Con il fissaggio a filo grazie all'espansione permanente e alla filettatura metrica è possibile togliere e rimettere l'oggetto più volte con la massima flessibilità .
      • Con le alette d'espansione e l'ampio raggio di contatto HM aumenta la caricabilità e la sicurezza.
      • I dentini integrati nella rosetta permettono al tassello di fissarsi al cartongesso evitando la rotazione durante l'installazione.
      Il fissaggio metallico per lastre e pannelli fischer HM-H è un fissaggio versatile con gancio per tutti i materiali di supporto a pannello. Il fissaggio è installato in modo non passante con la pinza professionale fischer HM Z 1. Il fissaggio è tirato nella cavità contro il materiale di supporto in pannello con la pinza. In questo caso, le alette espandenti si piegano e spingono contro il lato interno del pannello. In alternativa il fissaggio può essere installato anche manualmente. Il fissaggio per lastre e pannelli HM-H è idoneo per il fissaggio di luci, quadri e scaffali leggeri a parete in ambienti interni.

      Applicazioni e Certificazioni

      Applicazioni
      • Quadri
      • Luci
      • Ripiani
      • Porta asciugamani
      • Armadietti con specchio
      • Guide per tende
      • Console per TV
      • Sotto-strutture
      Materiali di supporto
      • Cartongesso e lastre in gesso-fibra
      • Lastre per pavimentazione
      • Pannelli per costruzione in fibra di legno
      • Pannello truciolare
      • Compensato
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

      Istruzioni di montaggio

      Montaggio
      • Il tassello in metallo HM è adatto per installazioni a filo pannello.
      • Il tassello dovrà essere selezionato in base allo spessore del materiale da penetrare.
      • Nel corso dell'installazione, le alette si espandono sul retro del pannello e premono contro un'ampia superficie, distribuendo il carico.
      • HM può essere installato utilizzando la speciale pinza. Se si utilizza un avvitatore o un cacciavite, durante l'avvitatura ed espansione utilizzare l'accessorio in dotazione o una piastra da massimo 6 mm come arresto.
      1 / 6
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6
      1 / 6
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6

      Dati tecnici

      Diametro foro (
      d0
      )      		10 mm
      Lunghezza fissaggio (
      l
      )      		37 mm
      Spessore pannello (
      dp
      )      		6 - 15 mm
      Profondità foro min (
      h1
      )      		45 mm
      Spessore pannello min / max (
      dp
      )      		6 / 15 mm
      Contenuto 4 x tasselli per cavità in metallo HM 5 x 37 , 4 x ganci angolari con collare M 5 x 60
      Confezione blister
      Quantità 4 pz.
      EAN 4006209909256
