Art.-Nr. 554404

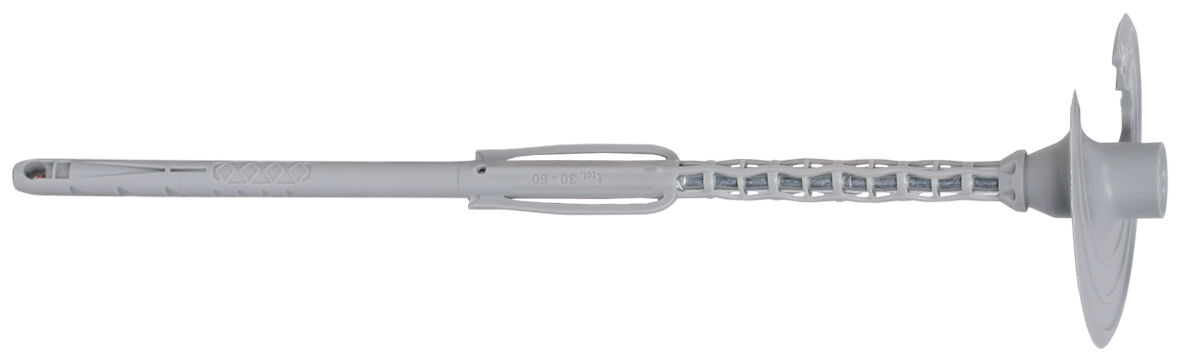

FIF-SV II 0-30

Tassello universale per pannelli isolanti. Un'unica misura per cappotti da 100 a 400 mm in EPS o lana o minerale. Avvitamento a scomparsa senza fresa

Vantaggi

Un tassello unico per tutti i pannelli isolanti da 100 mm a 400 mm di spessore. Minor spreco di spazio in magazzino, nessuno spreco di tempo nella scelta, nessun contrattempo in cantiere, maggiore produttività.
Calcolo della profondità di fissaggio estremamente semplice tramite utensile dedicato, disponibile in due misure per isolamenti fino a 260 mm e isolamenti fino a 400 mm.
Speciale geometria ad elica per fissaggio incassato a scomparsa senza fresa.
Taglio rapido dell’isolante senza sporco, nessun rilievo sulla superficie del cappotto.
Foro di installazione di dimensione ridotta, sigillabile velocemente con schiuma o con tappi in polistirene (in dotazione).
L’installazione in profondità porta a minimi valori di trasmissione termica.
Adatto per pannelli in polistirene e in lana minerale compatta.
Fissaggio sicuro con certificazione ETA per materiali di classe A, B, C, D, E.
La lunghezza di espansione di 35 mm è adatta a tutti i più comuni materiali da costruzione.

FIF-SV II è il fissaggio ideale di pannelli isolanti resistenti alla pressione di spessore compreso tra 100 e 400 mm per sistemi di isolamento termico come pannelli di polistirene o pannelli omogenei di lana minerale in calcestruzzo, mattoni pieni e forati, calcestruzzo con aggregati leggeri e calcestruzzo cellulare in modo sicuro. La Valutazione Tecnica Europea garantisce una tenuta sicura. Il fissaggio a vite è costituito da un manicotto grigio con disco e una vite. Il fischer FIF SV-II si fissa in profondità in modo rapido e preciso. Il disco isolante viene avvitato delicatamente nel fissaggio mentre ruota. La profondità di ancoraggio uniforme per tutti i materiali da costruzione e le dimensioni universali per tutti gli spessori di isolamento riducono la complessità, fanno risparmiare tempo e spazio.

Applicazioni

Fissaggio a scomparsa senza ponte termico di pannelli isolanti in EPS o lana minerale da 100 a 400 mm di spessore.
Fissaggio di pannelli di isolamento termico su: calcestruzzo; mattoni pieni e semipieni (forati verticalmente) in silicato di calcio; mattoni in argilla; blocchi pieni e forati in calcestruzzo alleggerito; calcestruzzo aerato autoclavato (cellulare).

Materiali di supporto

Calcestruzzo.
Mattoni pieni e semipieni (forati verticalmente) in silicato di calcio.
Mattoni in argilla.
Blocchi pieni e forati in calcestruzzo alleggerito.
Calcestruzzo alleggerito.
Calcestruzzo aerato autoclavato (cellulare).

Adatto anche per:

Pietra naturale con struttura compatta.

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Certificazioni

ETA-20/0029
DoP No. 0180
DoP No. 0350
EPD-FIW-20210314-CBD1-EN

Montaggio

Regolare l’utensile di montaggio secondo lo spessore dell’isolamento;
Individuare i punti di fissaggio in accordo con le indicazioni del progettista e della notrmativa;
Forare la muratura con una profondità di hD (spessore isolante) + 75 mm, come indicato in tabella dati tecnici;
Posizionare il tasselo FIF-SV II all’interno del foro;
Avvitare il tassello attraverso l’utensile opportunamente regolato;IMPORTANTE: per permettere il corretto inserimento dell’elica nell’isolamento è necessario applicare una pressione decisa nella fase iniziale dell’avvitamento;
Il fissaggio è completamente installato quando l’anello indicatore di blocco montato sull’utensile si posa sulla superficie esterna dell’isolante.IMPORTANTE: Quando l’anello si posa sulla superficie dell’isolante, smettere di avvitare.
Dopo il controllo di installazione, l’utensile può essere rimosso e il foro chiuso con schiuma poliuretanica o con il tappo in polistirene.

Per foratura in muratura forata si consiglia l’utilizzo della punta SDS Plus 8/100/400 (vedi pag. 633) dotata di placchetta al carburo affilata e attacco SDS Plus a geometria ottimizzata per la riduzione dell’impatto in caso di foratura a rotopercussione.

1 / 7

Lunghezza fissaggio ( l )	202 mm
Quantità	100 pz.
EAN	4048962394870

pdf, ETA-20/0029

European Technical Assessment for fischer FIF-SV II - Plastic anchor for fixing of external thermal insulation composite systems with rendering

Creato il 14/11/2023

pdf, DoP No. 0350

Declaration of Performance for fischer FIF-SV II (Plastic anchors for use in concrete and masonry)

Creato il 18/12/2023

pdf, DoP No. 0180

Declaration of Performance for fischer FIF-SV II (Plastic fastener for fixing of external thermal insulation composite systems with rendering)

Creato il 29/01/2020
