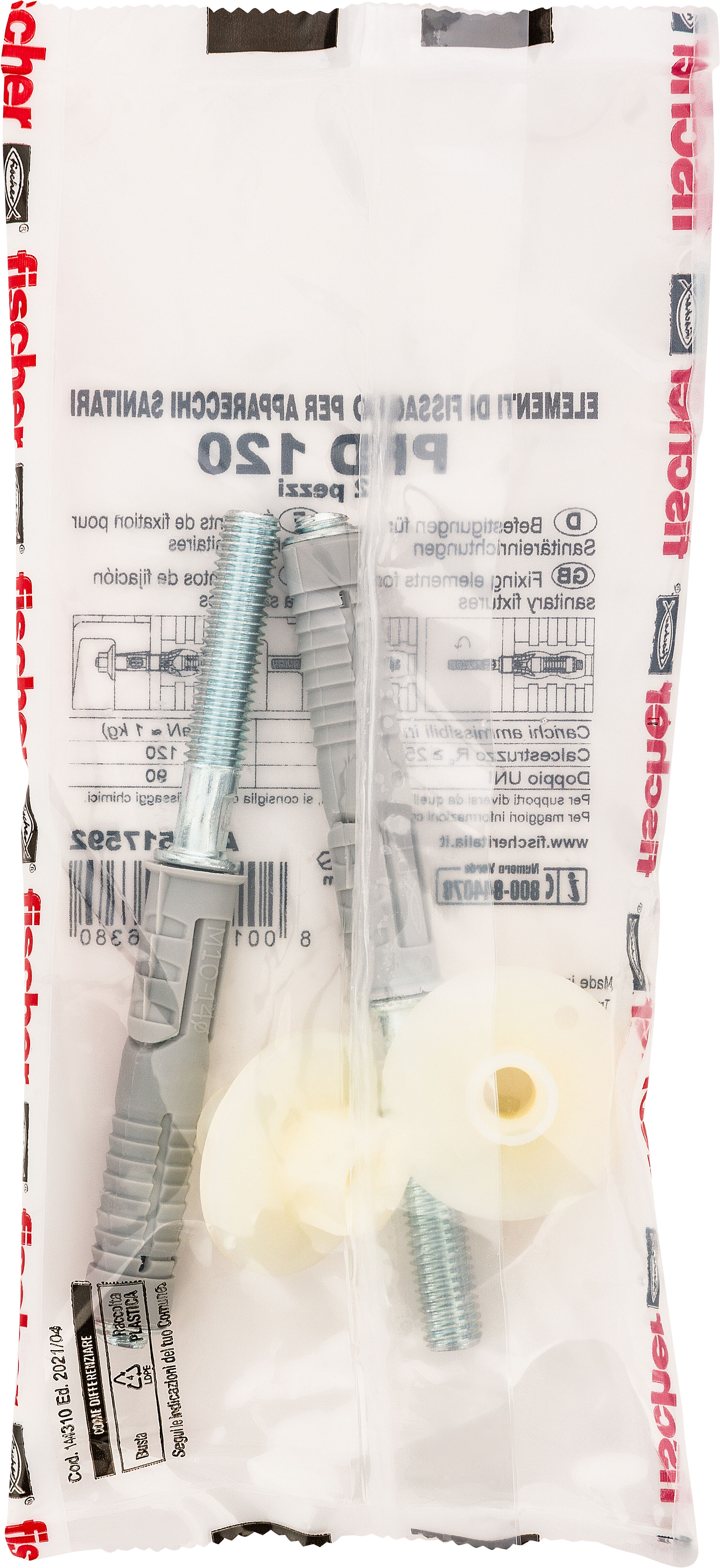

  • Confezione: "PFD 120 Fissaggio per Lavabi"
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Confezione
    • Immagine Applicazione
      Art.-Nr. 517592

      PFD 120 Fissaggio per Lavabi

      Varianti del prodotto
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Tassello con cono in acciaio.
      • Boccola in nylon.
      • Boccola e dado di fissaggio integrati in un unico elemento.

      Vantaggi / descrizione del prodotto

      Il fissaggio per lavabi e sanitari a parete
      Vantaggi
      • PFD è il kit di fissaggio completo che permette un’installazione semplice e veloce.
      • Il fissaggio per lavabi e sanitari a parete PFD è fornito con dado-boccola in nylon.
      • Grazie all’espansione a 4 settori del tassello SX Plus, è idoneo per l’installazione in materiali di supporto pieni e semipieni.
      • PFD, con cono espansore in acciaio, è progettato appositamente per l’installazione in materiali di supporto semipieni.
      • Il collarino pronunciato e le alette antirotazione impediscono al fissaggio di scivolare nel foro o di ruotare. Questo facilita l’installazione.
      • La boccola in nylon evita il contatto tra la vite e la ceramica
      Kit per il fissaggio di lavabi e sanitari a parete. Il tassello PFM che abbina il corpo in nylon al dado di espansione in acciaio è particolarmente indicato per l'installazione in materiali di supporto semipieni. La boccola in nylon evita il contatto tra la vite e la ceramica. La boccola e il dado di fissaggio sono un unico elemento.

      Applicazioni e Certificazioni

      Applicazioni
      • Fissaggio di lavabi e altri apparecchi sanitari a parete
      Materiali di supporto
      • Calcestruzzo
      • Mattone pieno in laterizio
      • Mattone semipieno (perforato verticalmente) in laterizio
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

      Istruzioni di montaggio

      Montaggio
      • Il fissaggio per lavabi WD X/ WST / WST X/ PFD è idoneo solo per installazione non passante.
      • L'avvitamento della vite a doppia filettatura nel fissaggio WD X / WST X espande il tassello SX in 4 direzioni, nel fissaggio PFD espande le alette del tassello PF contro la prima cartella del mattone semipieno. In entrambi i casi è fornito un ancoraggio sicuro nel materiale di supporto.
      • Una volta installato il fissaggio, svitare il dado-boccola in nylon (WD X), o il dado in acciaio e la boccola in nylon (WST e WST X), oppure il dado-boccola in nylon (PFD).
      • Fissare il lavabo o il sanitario a parete in ceramica con il dado-boccola in nylon (WD X), il dado in acciaio e la boccola in nylon (WST e WST X), oppure il dado-boccola in nylon (PFD).
      • Su supporti semipieni forare solo a rotazione.

      Dati tecnici

      Diametro foro (
      d0
      )      		14 mm
      Profondità foro min (
      h1
      )      		75 mm
      Spessore fissabile max (
      t fix
      )      		35 mm
      Contenuto 2 tasselli PF M 10, 2 viti doppio filetto M 10 x 130, 2 boccole in nylon BU M 10
      Quantità 2 pz.
      EAN 8001132026380
