Boccola e dado di fissaggio integrati in un unico elemento.
Vantaggi / descrizione del prodotto
Fissaggio per lavabi e orinatoi
Vantaggi
Kit di fissaggio completo che permette un’installazione semplice e veloce.

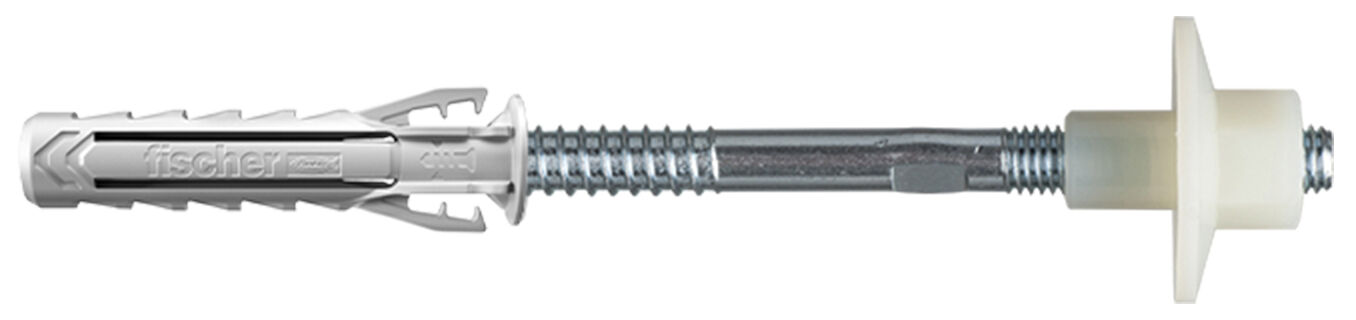

Il fissaggio per lavabi e orinatoi WD è fornito con dado-boccola in nylon.
Grazie all’espansione a 4 settori del tassello SX Plus, è idoneo per l’installazione in materiali di supporto pieni e semipieni.
Il collarino pronunciato e le alette antirotazione impediscono al fissaggio di scivolare nel foro o di ruotare. Questo facilita l’installazione.
La boccola in nylon evita il contatto tra la vite e la ceramica.
Kit per il fissaggio di lavabi e sanitari a parete. Tassello SX plus. La boccola in nylon evita il contatto tra la vite e la ceramica. La boccola e il dado di fissaggio sono un unico elemento.
Applicazioni e Certificazioni
Applicazioni
Fissaggio di lavabi e altri apparecchi sanitari a parete
Materiali di supporto
Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
Istruzioni di montaggio
Montaggio
Il fissaggio per lavabi WD / WST / PFD è idoneo solo per installazione non passante.
L’avvitamento della vite a doppia filettatura nel fissaggio WD / WST espande il tassello SX Plus in 4 direzioni, nel fissaggio PFD espande le alette del tassello PF contro la prima cartella del mattone semipieno. In entrambi i casi è fornito un ancoraggio sicuro nel materiale di supporto.
Una volta installato il fissaggio, svitare il dado-boccola in nylon (WD), o il dado in acciaio e la boccola in nylon (WST), oppure il dado-boccola in nylon (PFD).
Fissare il lavabo o il sanitario a parete in ceramica con il dado-boccola in nylon (WD), il dado in acciaio e la boccola in nylon (WST), oppure il dado-boccola in nylon (PFD).
Su supporti semipieni forare solo a rotazione.
1 / 5
1
2
3
4
5
Dati tecnici
Diametro foro (
d0
)
10 mm
Profondità foro min (
h1
)
70 mm
Spessore fissabile max (
t fix
)
35 mm
Contenuto

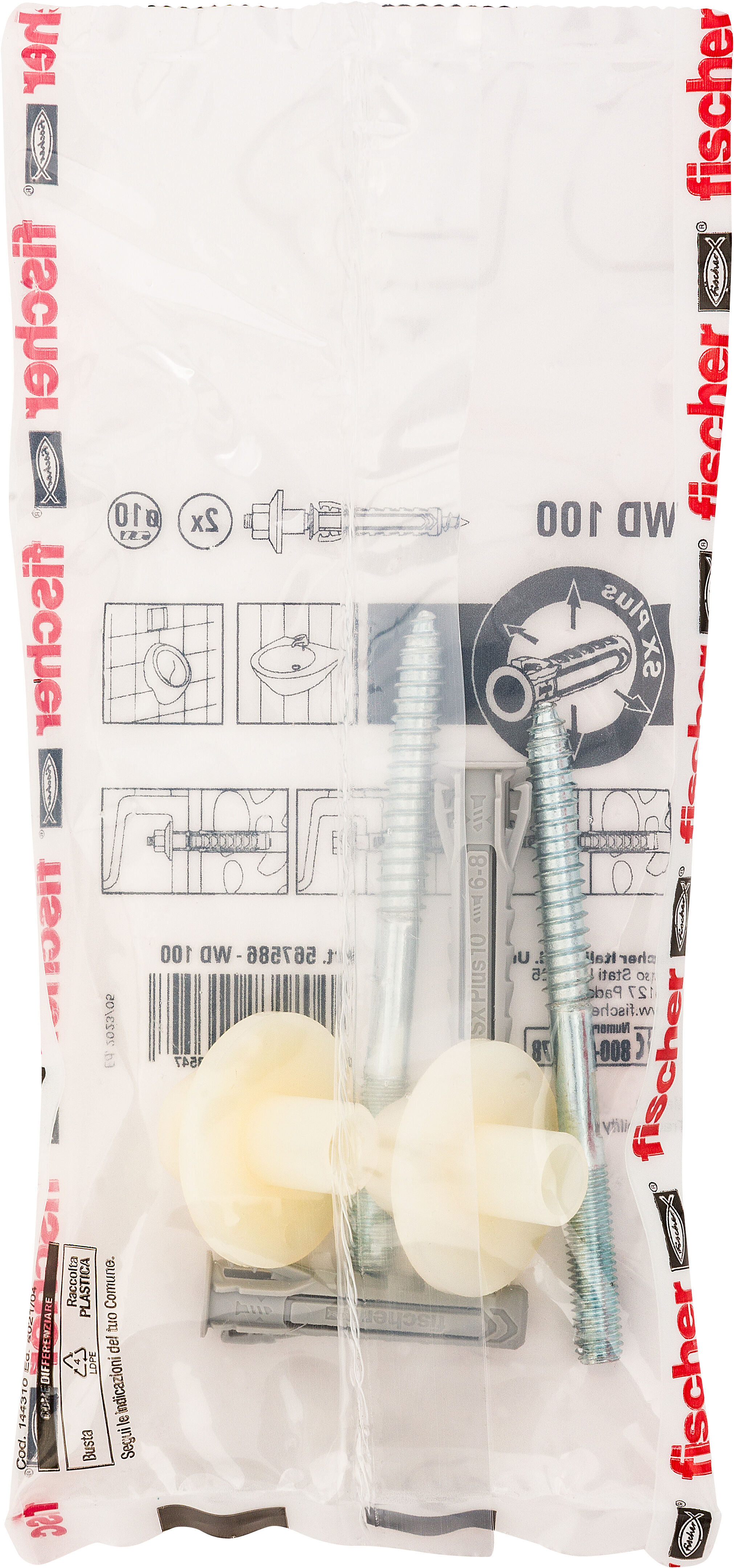

2 tasselli SX Plus 10, 2 viti doppio filetto M 8 x 100, 2 boccole nylon BU M 8
