      Art.-Nr. 45494

      WST 140 K

      Varianti del prodotto
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Nylon altamente resistente, resistente all'invecchiamento.

      Vantaggi / descrizione del prodotto

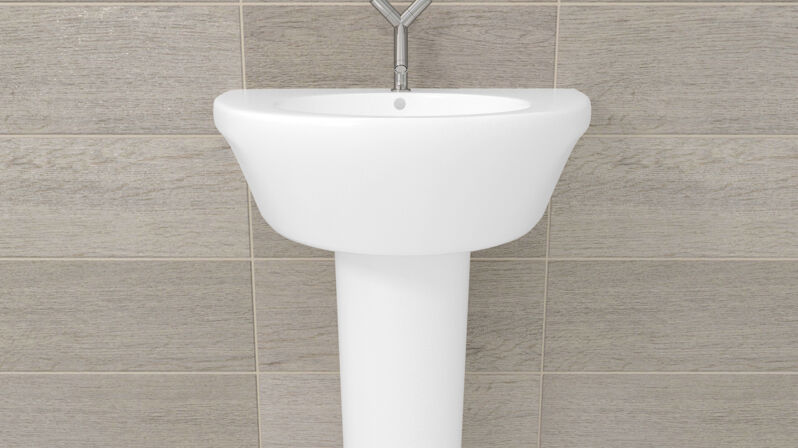

      Fissaggio per lavabi e sanitari a parete WST K in blister
      Vantaggi
      • Kit di fissaggio completo che permettono un’installazione semplice e veloce.
      • ll fissaggio per lavabi e sanitari a parete WST è fornito con boccola in nylon e dado in acciaio.
      • Grazie all’espansione a 4 settori del tassello SX Plus, è idoneo per l’installazione in materiali di supporto pieni e semipieni.
      • Il collarino pronunciato e le alette antirotazione impediscono al fissaggio WST di scivolare nel foro o di ruotare. Questo facilita l’installazione
      • La boccola in nylon evita il contatto tra la vite e la ceramica
      Kit di fissaggio completo per un montaggio semplice e rapido di orinatoi. Composto da due tasselli universdali UX 14x75, due viti doppia filettatura M10x140 GVZ due dadi esagonali M10 e due dadi flangiati. Il tassello universale UX senza bordo è adatto per installazioni passanti e non passanti - in materiali pieni, semipieni e lastre. Il dado flangiato consente l'allineamento con una varietà di articoli sanitari.

      Applicazioni e Certificazioni

      Materiali di supporto
      • Calcestruzzo.
      • Mattone pieno in laterizio.
      • Mattone semipieno (perforato verticalmente) in laterizio.
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

      Istruzioni di montaggio

      Montaggio
      • Il fissaggio per lavabi WST è idoneo solo per installazione non passante.

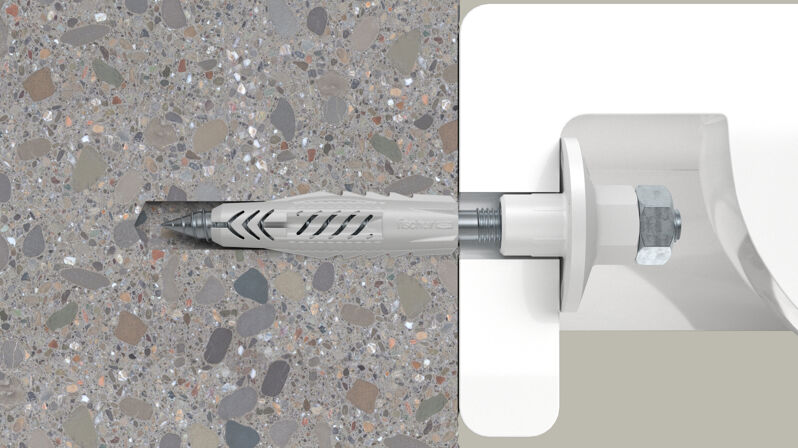

      • L’avvitamento della vite a doppia filettatura nel fissaggio WST espande il tassello SX Plus in 4 direzioni fornendo un ancoraggio sicuro nel materiale di supporto.
      • Una volta installato il fissaggio, svitare il dado in acciaio e la boccola in nylon.
      • Fissare il lavabo o il sanitario a parete in ceramica con il dado in acciaio e la boccola in nylon.
      • Su supporti semipieni forare solo a rotazione.
      1 / 5
      • 1
      • 2
      • 3
      • 4
      • 5

      Dati tecnici

      Diametro foro (
      d0
      )      		14 mm
      Lunghezza fissaggio (
      l
      )      		75 mm
      Viti da legno e truciolari (
      ds
      )      		10,0 mm
      Profondità foro min (
      h1
      )      		100 mm
      Profondità di ancoraggio effettiva min (
      hef
      )      		75 mm
      Spessore fissabile max (
      t fix
      )      		30 mm
      Contenuto 2 x tasselli universali UX 14 x 75, 2 x viti a doppia filettatura 10 x 140, 2 x bussole a collare in nylon, 2 x dadi in acciaio M 10
      Confezione blister
      Quantità 2 pz.
      EAN 8590369454948
