Fissaggio per cassette scaricatrici WDC

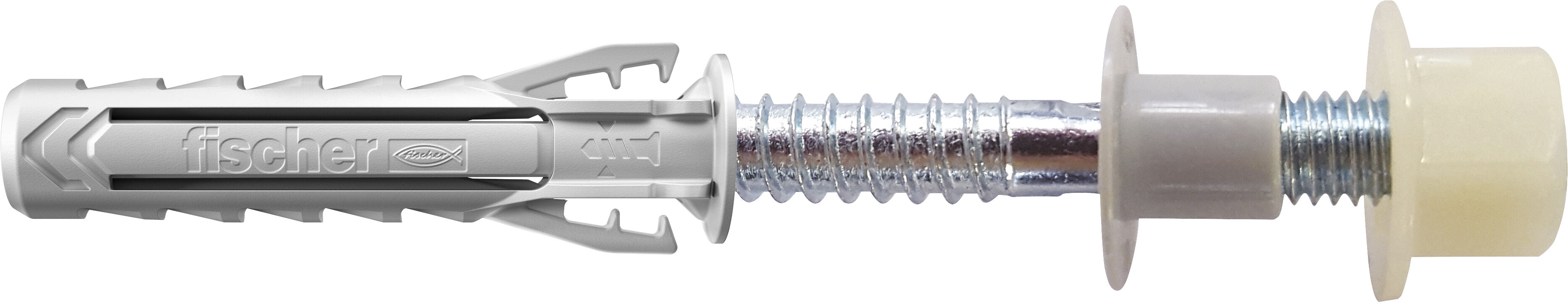

  • Foto Prodotto: "WDC"

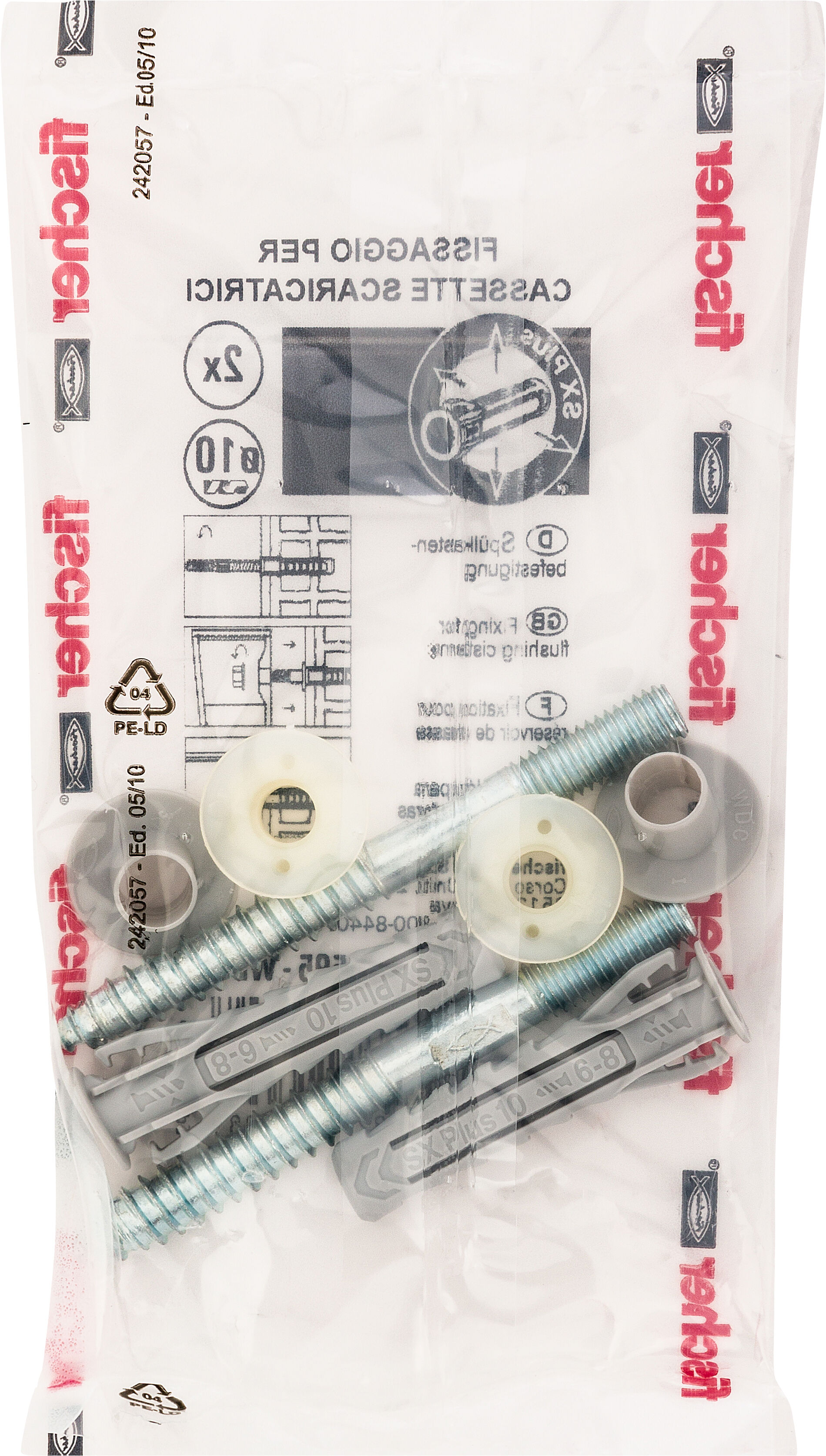

  • Confezione: "WDC"
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Confezione
    • Immagine Applicazione
      Art.-Nr. 567595

      WDC

      Varianti del prodotto
      Come smaltire il packaging
      Scarica le immagini

      Vantaggi / descrizione del prodotto

      Il fissaggio per cassette scaricatrici a parete con smorzamento delle vibrazioni
      Vantaggi
      • La boccola in nylon impedisce il contatto diretto della vite con la ceramica.

      Applicazioni e Certificazioni

      Applicazioni
      • Fissaggio di cassette scaricatrici a parete completo di boccola e dado filettato in nylon
      Materiali di supporto
      • Calcestruzzo
      • Mattone pieno in laterizio
      • Mattone semipieno (perforato verticalmente) in laterizio
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

      Istruzioni di montaggio

      Montaggio
      • Preposizionare il tassello, inserire la boccola e fissare la ceramica con il dado in nylon.
      • Su supporti semipieni forare solo a rotazione (senza rotopercussione)
      1 / 4
      • 1
      • 2
      • 3
      • 4

      Dati tecnici

      Diametro foro (
      d0
      )      		10 mm
      Profondità foro min (
      h1
      )      		70 mm
      Spessore fissabile max (
      t fix
      )      		12 mm
      Contenuto 2 tasselli SX Plus 10, 2 viti doppie M8 x 80, 2 boccole in nylongrigio con foro ø 8 mm, 2 dadi in nylon BUoH M8x13
      Quantità 2 pz.
      EAN 8001132113608
