Art.-Nr. 4245

WB 5 NH

Caratteristiche principali

Staffa in Nylon per adattarsi alle diverse geometrie della ceramica.
Foro asolato per facilitare le regolazioni.
Dima multiforo permette il fissaggio a diverse altezze.
Boccola e calotta coprivite (bianca) maggiorate per sanitari con foro D20mm.

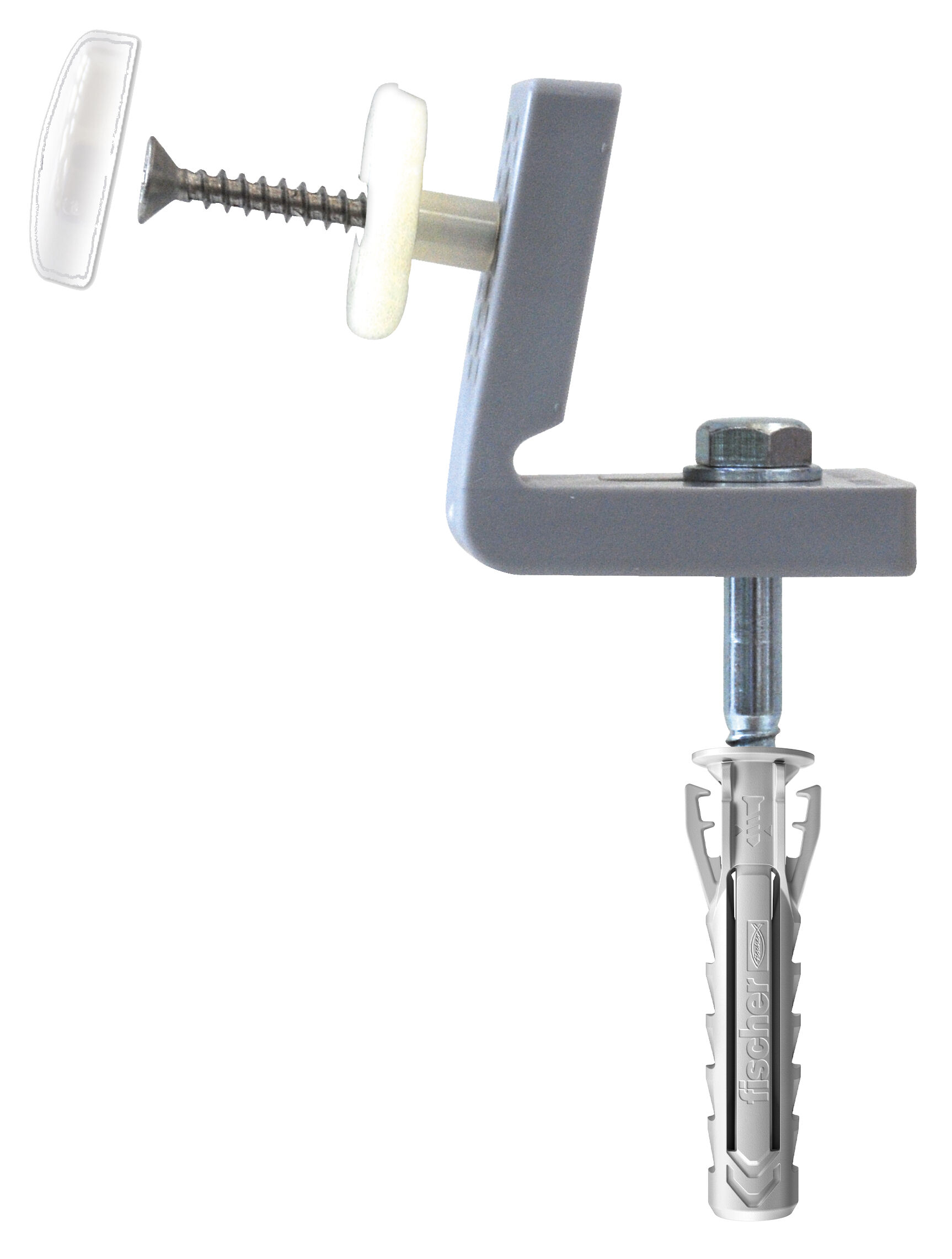

Fissaggio nascosto WB 5 NH per water e bidet a pavimento con fori laterali. Boccola maggiorata adatta a sanitari con foro ∅20.

Vantaggi

I fissaggi WB 5 NH si possono regolare orizzontalmente mediante l’asola sulla base in fase di installazione e/o verticalmente mediante la matrice di fori presenti sulla parte verticale, per adattarsi alle diverse ceramiche.
Il fissaggio WB 5 NH si adatta perfettamente alla geometria delle ceramiche grazie alla flessibilità della parte plastica verticale.
Il fissaggio WB 5 NH, rispetto al fissaggio WB 5 N, presenta una boccola maggiorata adatta a sanitari con foro ∅20.
Materiali resistenti alla corrosione.

Con il fissaggio WB 5 N sono possibili invece installazione a terra delle staffe con regolazione mediante l'asola. Il fissaggio della ceramica avviene mediante la matrice di fori della staffa.

Applicazioni

WB 5 NH: WC e bidet a pavimento con fori laterali

Materiali di supporto

Calcestruzzo
Mattone pieno in laterizio
Mattone pieno in silicato di calcio
Blocco pieno in calcestruzzo alleggerito
Pietra naturale con struttura compatta

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Montaggio

Il fissaggio WB 5 NH è adatto per installazioni a terra delle staffe con regolazione mediante l'asola. Fissaggio della ceramica con fori laterali mediante la matrice di fori della staffa.

1 / 6

1
2
3
4
5
6

Diametro foro ( d₀ )	10 mm
Profondità foro min ( h₁ )	70 mm

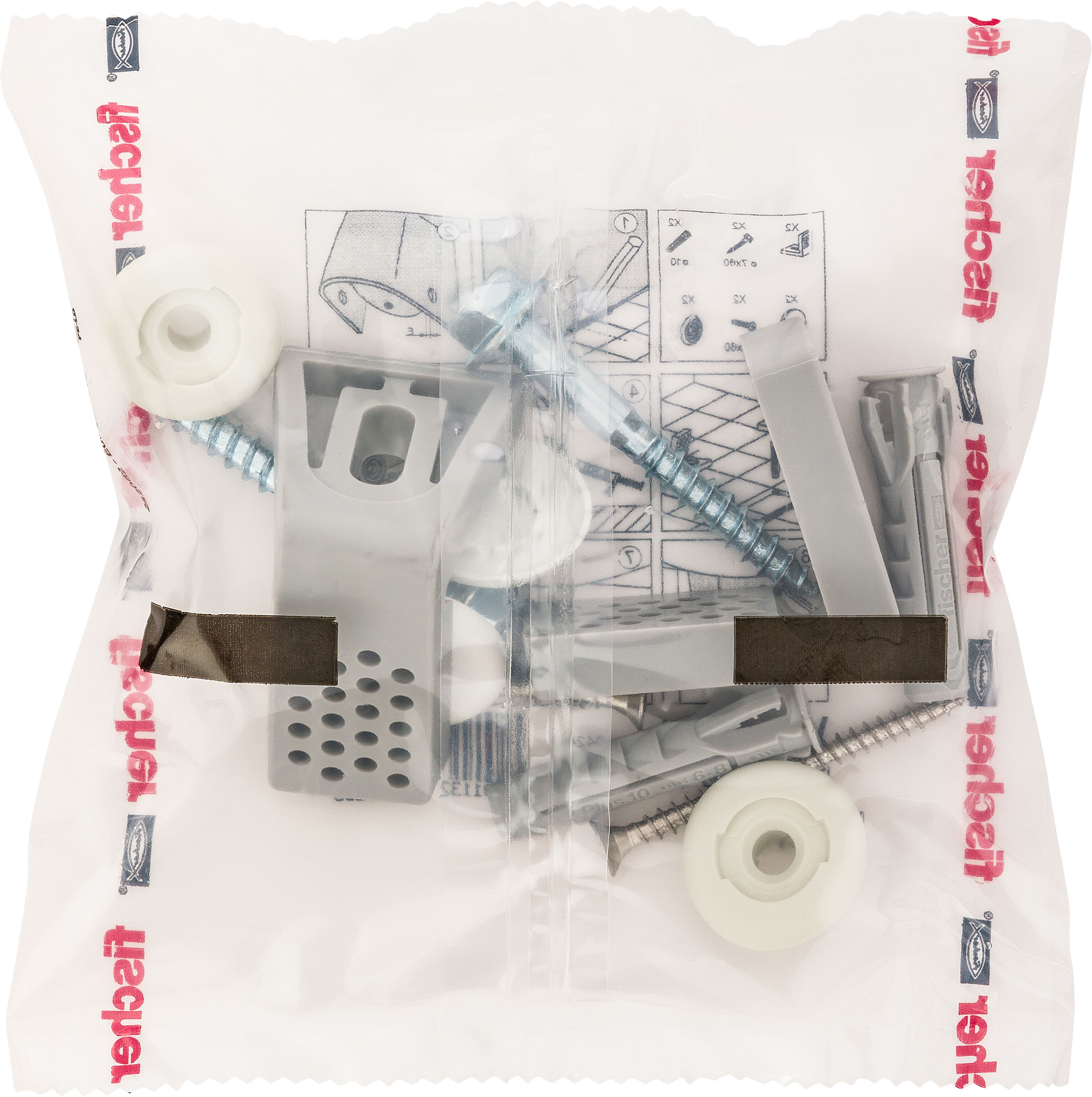

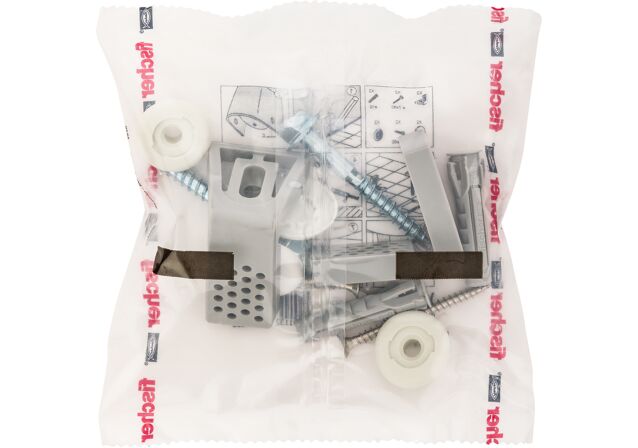

Contenuto	2 tasselli SX Plus10, 2 viti legno T.E. 7 x 60, 2 staffe nylon,2 viti 5 x 60 truciolari inox A2 taglio a croce, 2 boccole in nylon ø 19, 2 calotte coprivite bianche
Quantità	2 pz.
EAN	8001132050255
