Fissaggi per WC e bidet WB 5
  • Foto Prodotto: "WB 5N"

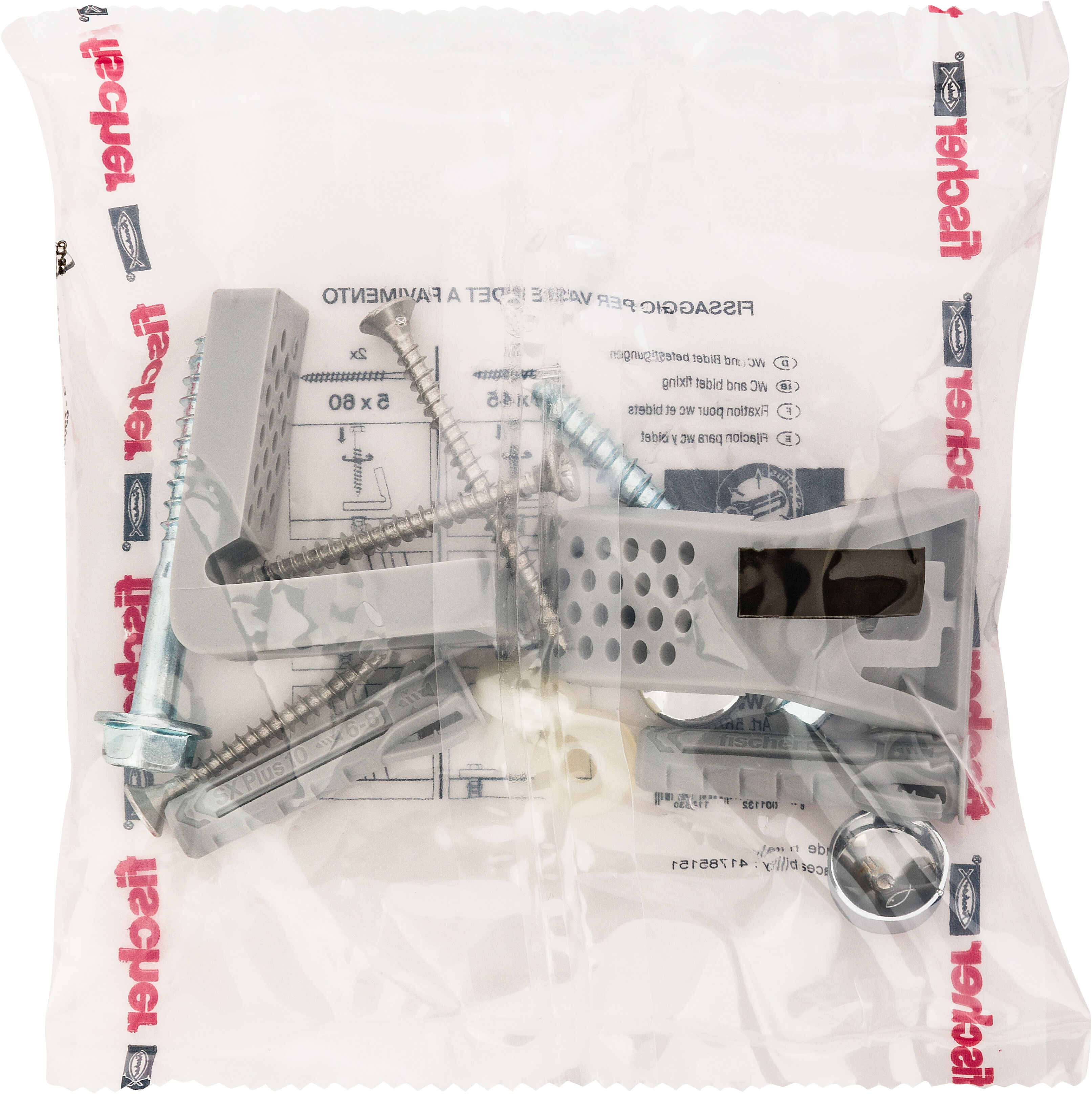

  • Confezione: "WB 5N"
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Confezione
    • Immagine Applicazione
      Art.-Nr. 567600

      WB 5N

      Produktvarianten
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Staffa in Nylon per adattarsi alle diverse geometrie della ceramica.
      • Foro asolato per facilitare le regolazioni.
      • Dima multiforo permette il fissaggio a diverse altezze.
      • Boccola e calotta coprivite (cromata) per sanitari con foro D10mm.
      • Doppia vite per sanitari a spessore obbligato e doppia camera.

      Die Vorteile / Produktbeschreibung

      Fissaggio nascosto per water e bidet a pavimento con fori laterali
      Vantaggi
      • Il fissaggio WB 5 N si adatta perfettamente alla geometria delle ceramiche grazie alla flessibilità della parte plastica verticale.
      • Materiali resistenti alla corrosione.
      Kit di fissaggio completo per un montaggio semplice e rapido di WC e bidet sospesi. E' composto da due tasselli ad espansione SX Plus10, due viti con rondella GVZ integrata, due angoli di nylon, due viti in acciaio inossiadabile A2 Phillips 5x45 - maniche collo e due tappi di copertura cromati. Il tassello SX è adatto per il pre-assemblaggio.

      Anwendung und Zulassung

      Applicazioni
      • bidet a pavimento con fori laterali.
      Materiali di supporto
      • Calcestruzzo.
      • Mattone pieno in laterizio.
      • Mattone pieno in silicato di calcio.
      • Blocco pieno in calcestruzzo alleggerito.
      • Pietra naturale con struttura compatta.
      Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.

      Montageanleitung

      Montaggio
      • Il fissaggio WB 5 N è adatto per il fissaggio della ceramica con fori laterali mediante la matrice di fori della staffa. Boccola per sanitari con foro ø 10.
      • Il fissaggio WB 5 NH, rispetto al fissaggio WB 5 N, presenta una boccola maggiorata adatta a sanitari con foro ø 20.
      1 / 6
      • 1
      • 2
      • 3
      • 4
      • 5
      • 6

      Technische Daten

      Diametro foro (
      d0
      )      		10 mm
      Profondità foro min (
      h1
      )      		70 mm
      Contenuto 2 tasselli SX Plus 10, 2 viti legno T .E. 7 x 60 flangiate z.b, 2 staffe nylon, 2 viti 5 x 45 e 2 viti 5 x 60 truciolari inox A2 (AISI 304), 2 boccole in nylon ø 8, 2 calotte coprivite cromate
      Confezione scatola
      Quantità 2 pz.
      EAN 8001132113530
