Le mensole TF 9 e RP sono dotate di fissaggio a percussione C che consente una rapida installazione su supporti pieni e semipieni.

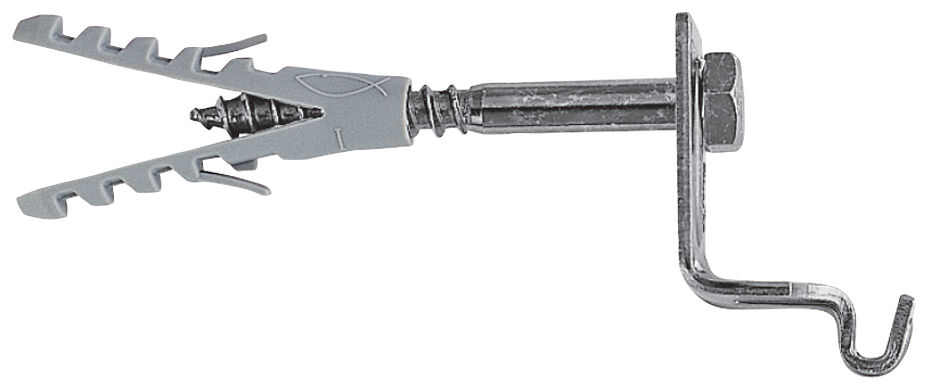

Le mensole TF 2 sono dotate di tassello in nylon S.
Ganci con cave diverse per le diverse tipologie di radiatori.
Tutte le mensole minimizzano l'impatto estetico, mantenendo così inalterato l'aspetto estetico del radiatore.
Használat és engedély
Applicazioni
Fissaggio di radiatori lamellari a piastra e radianti
Materiali di supporto
Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Az adott esetben elérhető engedélyben szereplő adatok (építőanyagok, terhelések stb.) érvényesek. További dokumentumok itt találhatók: https://www.fischer.de/sdb.
Szerelési útmutató
Montaggio
Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei fissaggi.
Forare la parete (perforazione a rotazione in muratura di mattoni semipieni e forati) e installare il fissaggio adeguato fornito nella confezione, seguendo le istruzioni di installazione.
1 / 4
1
2
3
4
Műszaki adatok
Diametro foro (
d0
)
10 mm
Profondità foro min (
h1
)
70 mm
Contenuto
2 tasselli S 10, 2 staffe, 2 viti T.E. 7 x 65 zincate
