Regolazione semplice della distanza del radiatore dal muro.
Per elementi da 2/3 tubi.
Die Vorteile / Produktbeschreibung

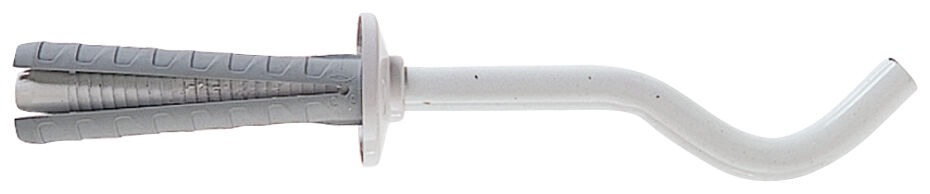

Mensola per radiatore in ghisa
Vantaggi
Le mensole TF 7 sono dotate di fissaggio a percussione C che consente una rapida installazione su supporti pieni e semipieni.
Diverse lunghezze per le diverse dimensioni dei radiatori.
Le mensole TF 7 sono verniciate bianche e sono dotate di boccola copriforo in ABS bianco.
Le mensole TF 7 hanno sezione elittica. Questo permette l'installazione di diverse tipologie di radiatori.
Anwendung und Zulassung
Applicazioni
Fissaggio di radiatori in ghisa
Materiali di supporto
Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Es gelten die Details (Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Weitere Dokumente finden Sie im Download Center.
Montageanleitung
Montaggio
Posizionare il radiatore alla corretta altezza sulla parete. Usando la livella, segnare la posizione delle 2 mensole per radiatori. Segnare quindi la posizione dei fissaggi.
Forare la parete (perforazione a rotazione in muratura di mattoni semipieni e forati) e installare il fissaggio adeguato fornito nella confezione, seguendo le istruzioni di installazione.
1 / 5
1
2
3
4
5
Technische Daten
Diametro foro (
d0
)
16 mm
Profondità foro min (
h1
)
100 mm
Contenuto

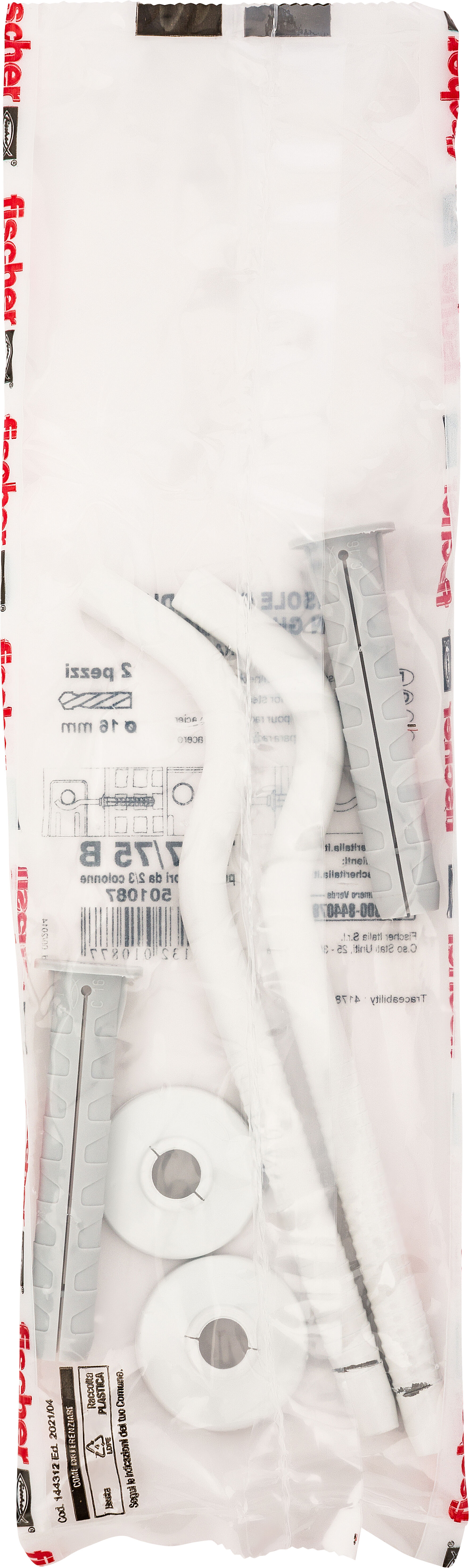

2 tasselli C 16 x 90 con borchie in ABS bianco, 2 staffe a chiodo
