Art.-Nr. 500571

FA 12 G 80

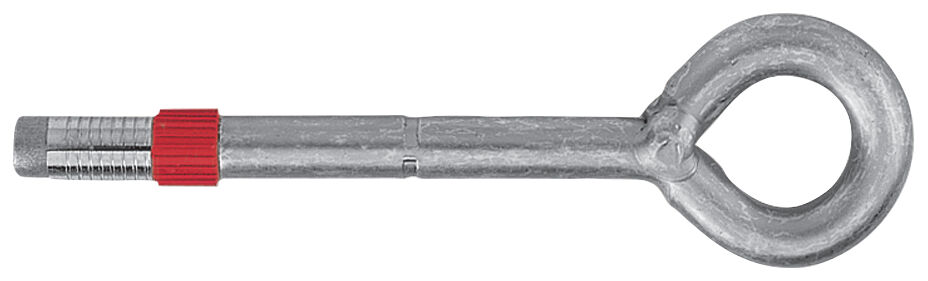

L'ancoraggio meccanico per ponteggi con occhiolo ø 23 mm

Vantaggi

L'ancoraggio è costituito dall'occhiolo ⌀23 mm e dal corpo espansore FA 12 G. L'occhiolo può essere ripetutamente installato e smontato utilizzando un nuovo punto di fissaggio.
L'alta qualità della saldatura impedisce l'apertura dell'occhiolo e incrementa la sicurezza.

Applicazioni

Materiali di supporto

Adatto per:

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Montaggio

Primo utilizzo: inserire l'ancoraggio completo nel foro ed avvitare fino alla completa espansione dell'ancoraggio.
Utilizzo successivo: svitare l'occhiolo e applicare un nuovo corpo espansore (disponibile separatamente), l'ancoraggio per ponteggi FA-G è nuovamente pronto all'uso.
Quando si applica la coppia di serraggio, l'estremità conica del corpo espansore è richiamata nella fascetta, che si espande contro la parete del foro.
La tacca sul gambo dell'occhiolo offre un semplice controllo visivo durante il montaggio consentendo un'installazione semplice e senza problemi.
Non idoneo per altalene, amache, ecc.

1 / 4

Diametro foro ( d₀ )	12 mm
Spessore max strato non portante ( t _fix )	80 mm
Profondità foro min per installazione passante ( h₂ )	160 mm
ø occhiolo	23 mm
Lunghezza gambo ( L )	150 mm
Quantità	20 pz.
EAN	8001132005712
