Art.-Nr. 520475

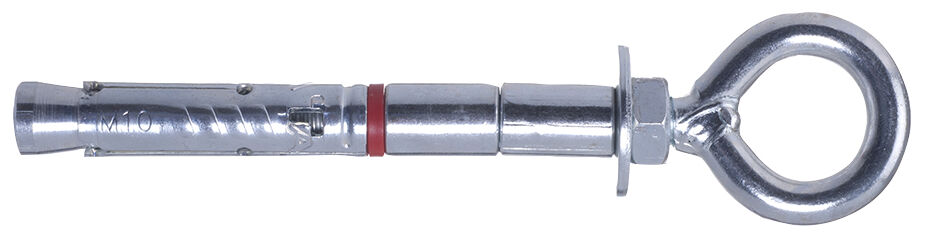

GS TAM 10/130

L'ancoraggio meccanico per ponteggi con occhiolo ø 23 mm

Vantaggi

L'ancoraggio è costituito dall'occhiolo ⌀23 mm e dal corpo espansore GS TA M 10. L'occhiolo può essere ripetutamente installato e smontato utilizzando un nuovo punto di fissaggio.
L'alta qualità della saldatura impedisce l'apertura dell'occhiolo e incrementa la sicurezza.

Applicazioni

Materiali di supporto

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Montaggio

Primo utilizzo: inserire l'ancoraggio completo nel foro ed avvitare fino alla completa espansione dell'ancoraggio.
Utilizzo successivo: svitare l'occhiolo e applicare un nuovo corpo espandente TA M (disponibile separatamente), l'ancoraggio per ponteggi GS-TAM è nuovamente pronto all'uso.
Quando si applica la coppia di serraggio, il cono è richiamato nel corpo dell'ancorante, che si espande contro la parete del foro.
Non idoneo per altalene, amache, ecc.

Diametro foro ( d₀ )	15 mm
Chiave di serraggio	17 mm
Profondità foro min per installazione passante ( h₂ )	110 mm
ø occhiolo	23 mm
Lunghezza gambo ( L )	97 mm
Quantità	20 pz.
EAN	8001132029442
