Art.-Nr. 571970

Gancio a pinza in alluminio a installazione rapida per tetti inclinati in tegole CH 30-53 AL a 2 regolazioni

Varianti del prodotto

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

La particolare conformazione a pinza permette un'installazione rapida e flessibile senza necessità di punti di fissaggio sulla struttura di copertura.
Il gancio offre 2 regolazioni.
Adatto a coperture con ventilazione da 30 a 53 mm.
Il layout dei pannelli è personalizzabile: il gancio consente installazioni con orientamento sia portrait che landscape, grazie all'impiego della staffa angolare LAB.
Per connettere il gancio al tavolato è inoltre disponibile la staffa RAB, da fisssare alla struttura attraverso la dentatura posteriore.

Gancio a pinza in alluminio per installazione di impianti fotovoltaici su coperture in tegole con ventilazione.

Vantaggi

L'installazione è veloce grazie alla conformazione a pinza del gancio che non prevede l'utilizzo di viti di fissaggio alla struttura della copertura.
Il gancio offre regolazioni multiple: regolazione inferiore per adattare il gancio a diversi spessori di tegola e listelli di ventilazione, regolazione verticale per registrare la distanza del profilo dalla sommità della tegola.
Il gancio è fornito preassemblato e pronto all’uso senza la necessità di ulteriori accessori.
Realizzato in lega di alluminio, è resistente e leggero, per una lunga durata nel tempo.
Il gancio permette l'installazione dei moduli sia con orientamento verticale che orizzontale, grazie all'utilizzo della staffa LAB.
La staffa di rinforzo aggiuntiva RAB è disponibile per collegare il gancio alla struttura di supporto.

Il gancio in alluminio CH AL è indicato per la realizzazione di sistemi di installazione per impianti fotovoltaici su coperture inclinate in tegole con ventilazione. La particolare conformazione a pinza permette un'installazione rapida e flessibile senza necessità di punti di fissaggio sulla struttura di copertura.

Proprietà

Gancio in lega di alluminio AW 6060 T6 e AW 6082 T6 secondo EN 755-2:2016 (ultimo aggiornamento)
Bulloneria in acciaio inossidabile classe A2-70 secondo EN ISO 3506-1/2:2010 (ultimo aggiornamento)

Applicazioni

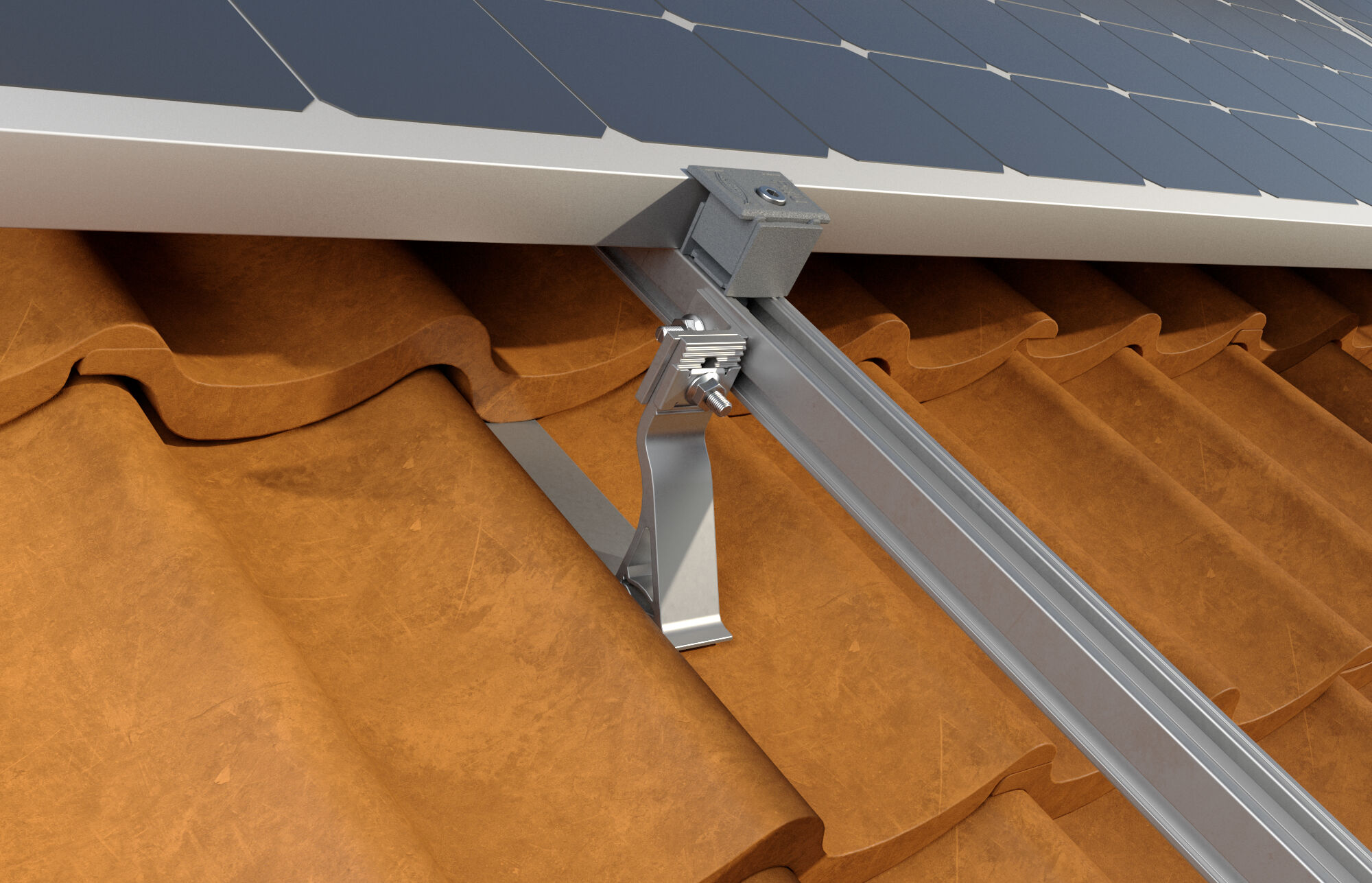

Installazione di pannelli fotovoltaici su coperture inclinate in tegole con listelli di ventilazione.

Montaggio

Verificare che i listelli di ventilazione siano correttamente fissati alla struttura di supporto.
Definire l’interasse dei ganci in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX) e individuare la posizione dei ganci in funzione della struttura portante e del layout dell’impianto.
Sollevare la tegola e inserire il gancio pinzando tegola e listello.
Eseguire le regolazioni in altezza richieste dalla tipologia di copertura e serrare la viteria dei giunti regolabili con una coppia di serraggio di 5Nm per bloccare in posizione il gancio.
Fresare la tegola rimossa in modo da adattarla alla forma del gancio e riportarla in posizione.
Collegare il profilo Solar alla parte superiore del gancio inserendo la vite testa a martello RHS 8X20 A2 nella cava laterale del profilo; ruotare il dado in senso orario fino a che la vite non viene bloccata in posizione; regolare la distanza del profilo dalle tegole in base alle esigenze.
Serrare il dado con una coppia di serraggio di 10Nm.
Grazie alla staffa di rinforzo angolare RAB (accessorio opzionale) è possibile collegare il gancio alla struttura di supporto.

1 / 5

1 / 6

Peso	330 g
Peso	0,33 kg
Altezza totale ( H )	77,5 - 93,5 mm
Chiave di serraggio	13 mm
Quantità	20 pz.
EAN	8001132117118
