Art.-Nr. 570766

Profilo in alluminio SolarFish H44 3,65 m BLACK AL

Caratteristiche principali

Sezione di altezza 44 mm per la massima versatilità.
Compatibile sia con morsetti universali PMU / PMCU che con morsetti preassemblati PM-F / PM-C.
Versione in verga da 3,65 metri.
Alluminio AW 6063 T6.

Profilo in alluminio in versione anodizzata nera di altezza 44 mm per la realizzazione di sistemi di fissaggio per pannelli fotovoltaici.

Vantaggi

Universale: il profilo in alluminio SolarFish è adatto per le installazioni fotovoltaiche sia su tetti a falda che tetti piani.
Facile e veloce: installazione rapida nelle cave inferiore e laterali con viti SKS M 8 o vite testa a martello RHS e nella cava superiore con il dado testa a martello FCN AL e staffe MW (per giunti incrociati).
No sfrido: la lunghezza ottimizzata riduce gli sfridi e facilita la movimentazione in cantiere.
Interasse massimo consentito 1800 mm, in funzione delle azioni neve e vento calcolate secondo la Normativa Nazionale vigente.

SolarFish H44 AL è un profilo in alluminio di altezza 44 mm per la realizzazione di strutture per impianti fotovoltaici. Le due cave laterali e la cava inferiore sono compatibili con viti SKS M8 o con viti a testa a martello RHS e rendono l’installazione facile e veloce. SolarFish H44 AL è compatibile sia con morsetti universali PM U / PMC U che con morsetti pre-assemblati PM F / PM C. Le varie lunghezze disponibili lo rendono compatibile con moduli fotovoltaici di diverse dimensioni. SolarFish H44 AL è compatibile con la realizzazione di sistemi su coperture a falda (in combinazione con ganci in alluminio o acciaio), coperture in lastre ondulate o coppi/tegole non rimovibili (in combinazione con viti a doppio filetto STSR e STSI), coperture in lamiera grecata (in combinazione con morsetti DLA e DLAK) e coperture piane (in combinazione con triangoli STFS e STFN).

Proprietà

Lega di alluminio AW 6063 T6 secondo EN 755-2. Attenzione: eventuali macchie di ossidazione si ritengono caratteristiche dell'alluminio. Questo non preclude in nessun modo la funzionalità del prodotto e non rientra nella garanzia. Si consiglia lo stoccaggio in ambiente asciutto.

Applicazioni

Realizzazione di strutture per pannelli fotovoltaici, idoneo per:
Coperture a falda in tegole o coppi con:

Gancio GTA1
Gancio GTA2
Gancio GTA3
Gancio GT 130 e GT 150 (5 mm)
Gancio GC
Gancio GTP
Gancio GTPR

Coperture in lastre ondulate con:

Vite doppio filetto STSR
Vite doppio filetto STSI

Coperture in lamiera aggraffata con:

Morsetto DLA
Morsetto DLAK

Coperture in lastre ondulate con:

Triangoli STFN
Triangoli STFS

Coperture industriali in tegoli CAP con:

Solar-Y

Montaggio

Individuare il sistema di supporto in base alla tipologia di copertura (e.g. ganci per tegole, ganci per coppi, triangoli per coperture piane, morsetti per lamiere aggraffate, ecc)
Posizionare il profilo sui supporti attraverso la cava inferiore o le cave laterali (per dimensionare il sistema usare il software SOLARPANEL-FiX).

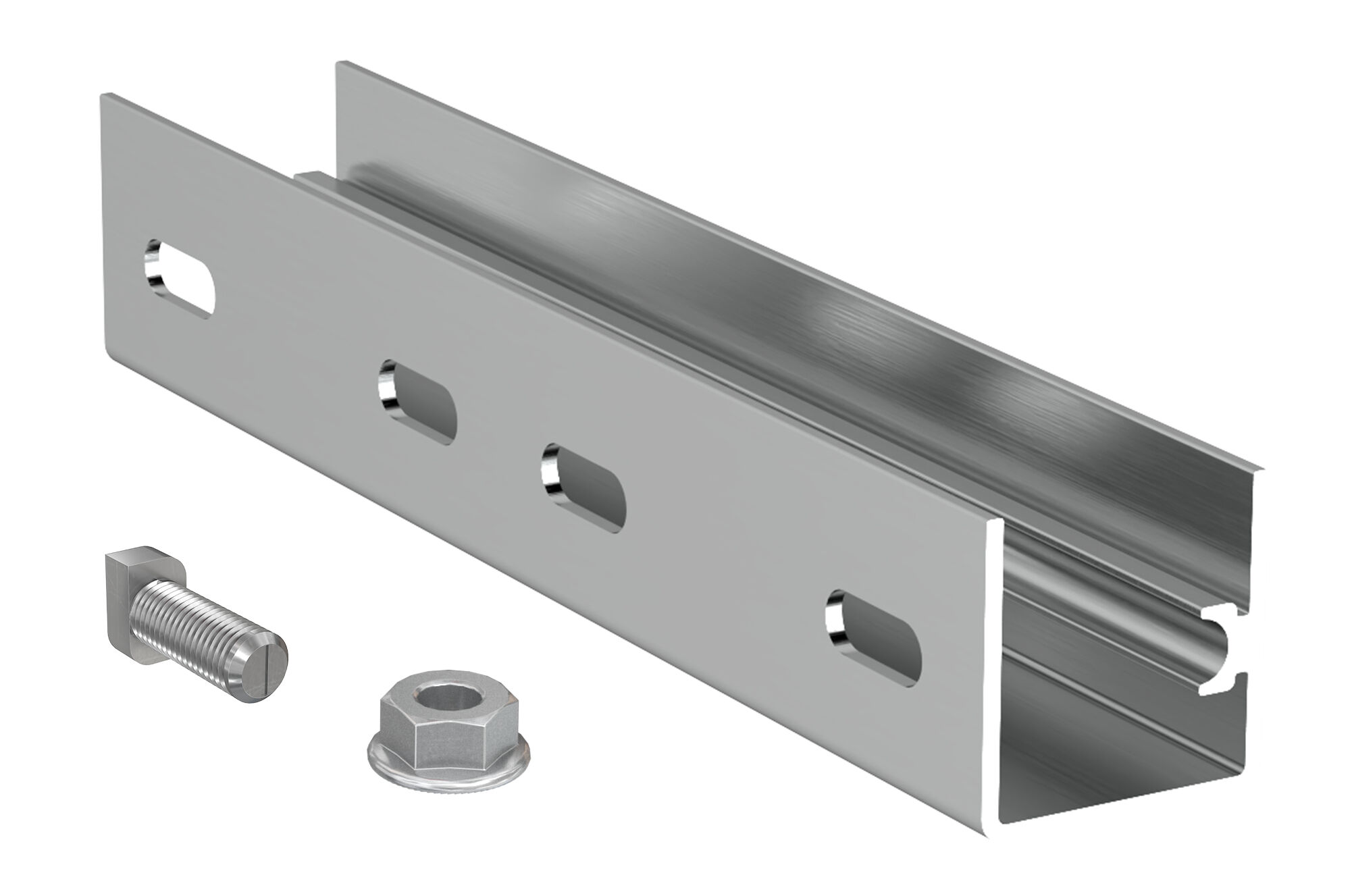

Prevedere 1 giunto di connessione CPN AL su entrambi i lati per collegare i profili (il collegamento completo prevede 2 giunti).
Far scorrere il connettori CPN AL all’interno della cava laterale del profilo fino a battuta della bugna centrale del giunto sull’estremità del profilo.

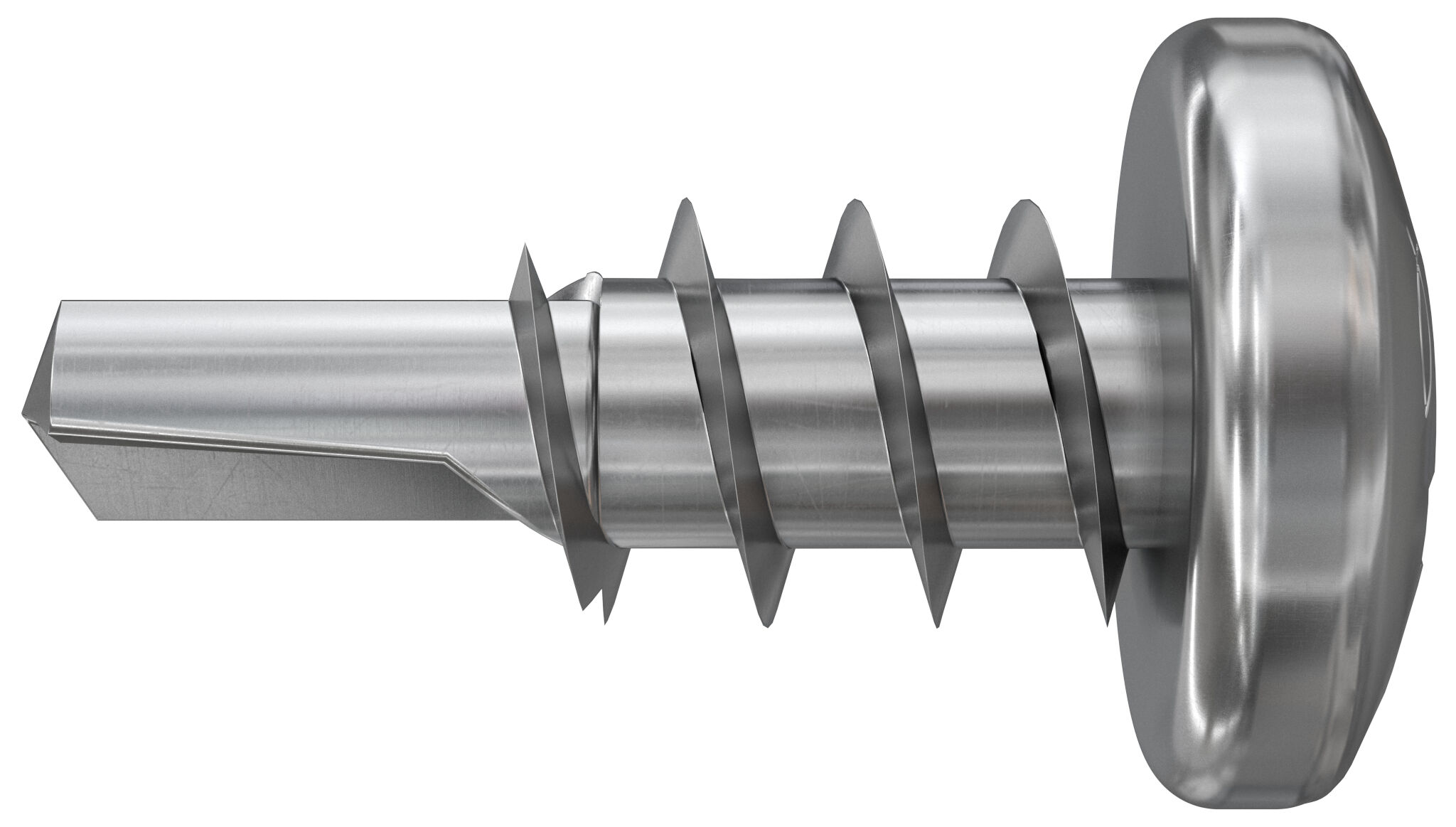

Ogni connettore CPN AL deve essere collegato con 2 viti autoforanti 3,5 mm x 9,5 mm (una per estremità del profilo).
Considerare una dilatazione termica di almeno 50 mm ogni 15 m.
Posizionare i moduli fotovoltaici e fissare i morsetti.
Applicare i tappi AK SP alle estremità del profilo SolarFish H44 AL.

1 / 5

Peso in kg/m	0,9222 kg/m
Quantità	1 pz.
EAN	8001132116654
