Art.-Nr. 558501

Triangolo STFN 200 25°-30°-35°

Caratteristiche principali

Per pannelli con orientamento potrait o landscape.
Versione per pannelli di lunghezza fino a 2150 mm.
Inclinazione regolabile 25°-30°-35°.
Realizzato in alluminio AW 6063/6060 T66.

Il triangolo per l’installazione di pannelli fotovoltaici su coperture piane, idoneo all’installazione di pannelli con lunghezza fino a 2150 mm con orientamento verticale o orizzontale.

Vantaggi

Il triangolo STFN è fornito pre-assemblato e gli accessori di collegamento ai profili Solar sono inclusi nella confezione.
Regolabile secondo diverse angolazioni di 25°-30°-35°.
Il triangolo STFN consente di orientare i moduli sia in orizzontale che in verticale.
STFN 200 è compatibile con pannelli con fino a 2150 mm.

STFN è il triangolo per l’installazione di impianti fotovoltaici su coperture piane, adatto per pannelli con orientamento sia potrait che landascape. Disponibile in quattro versioni selezionabili in base all’inclinazione e alla dimensione del pannello fotovoltaico.

Proprietà

Struttura triangolare in alluminio AW 6063/6060 T66 secondo EN 755-2:2013
Bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506- 1/2:2009

Applicazioni

Installazione di pannelli fotovoltaici con orientamento orizzontale o verticale su coperture piane. Inclinazione dei moduli25°-30°-35°.

Certificazioni

TUV - R 60154136

Montaggio

Definire l’interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX).
Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
Selezionare l'angolazione desiderata e fissare il puntone diagonale utilizzando il foro corrispondente.
Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale della struttura di supporto.
Collegare il profilo Solar alla diagonale del triangolo utilizzando le viti fornite nella confezione.

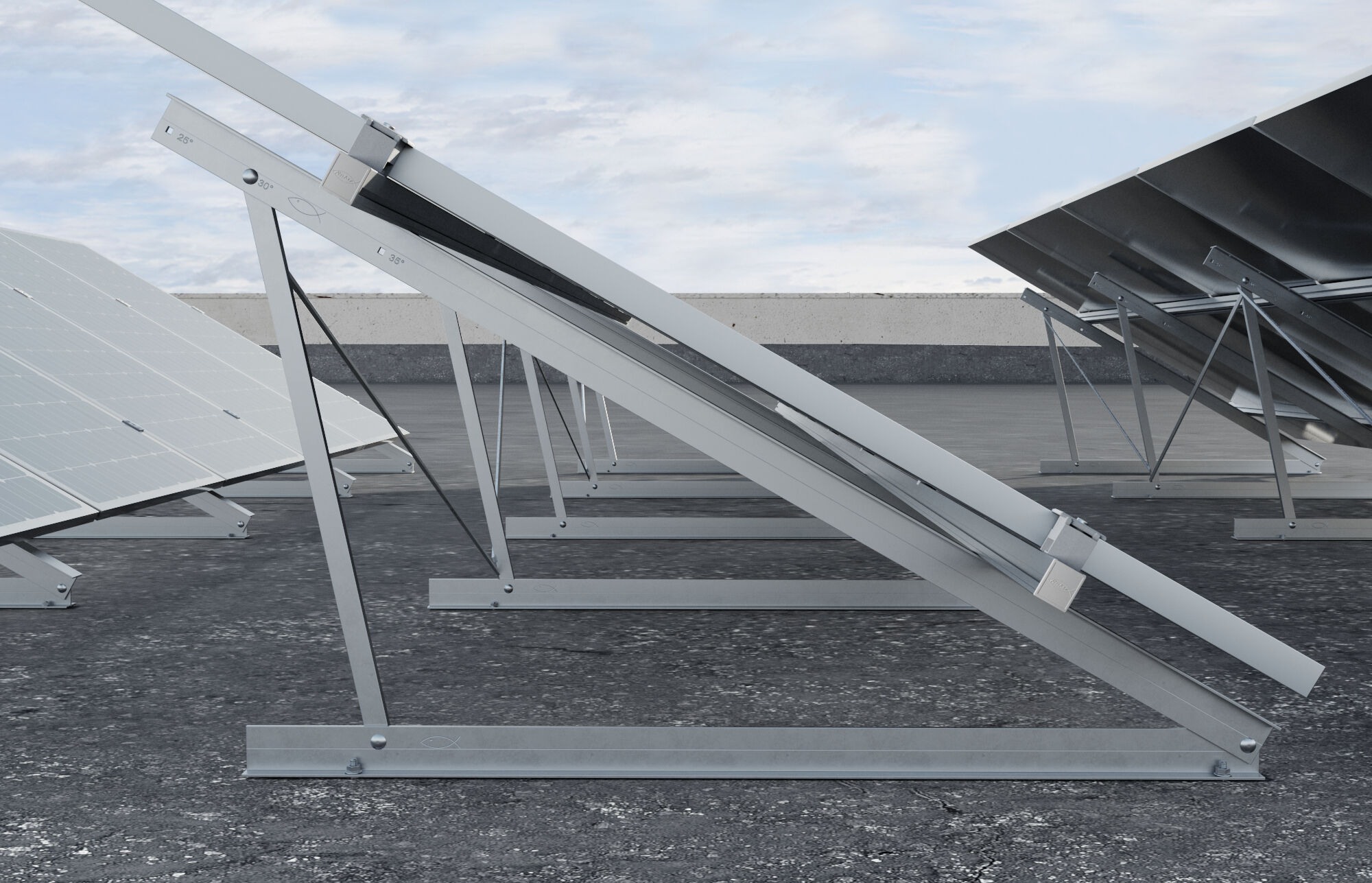

Installazione triangolo STFN su copertura piana

1 / 5

Peso	4 kg
Sezione trasversale	3,78 cm²
Foro-ø ( D )	10,5 mm
Coppia di serraggio ( T_inst )	10 N·m
Chiave di serraggio	13 mm
Contenuto	5x triangoli STFN 200 20x viti testa a martello RHS M8 x 20 A2 20x dadi flangiati MU F M8 A2
Quantità	5 pz.
EAN	8001132102121
