Il triangolo pre-assemblato per l’installazione di pannelli fotovoltaici di grandi dimensioni su coperture piane con orientamento orizzontale senza la necessità di installazione di profili
Triangolo STFN RL 10°-15°-20° AL
STFN è il triangolo per l’installazione di impianti fotovoltaici su coperture piane, adatto per pannelli di grandi dimensioni con orientamento landascape. La particolare conformazione del triangolo permette il montaggio dei pannelli fotovoltaici sul triangolo stesso, evitando l'installazione di una orditura di profili. La forma del profilo superiore del triangolo permette l'installazione dei morsetti e il conseguente vincolo dei pannelli fotovoltaici direttamente su quest'ultimo.
Il triangolo STFN RL 10°-15°-20° AL è fornito preassemblato;
Il triangolo STFN RL 10°-15°-20° AL è regolabile secondo diverse angolazioni: 10°-15°-20°.;
Possibilità di installare pannelli di dimensioni fino a 2500 mm x 1350 mm;
I pannelli vengono fissati direttamente sul triangolo senza necessità di installare profili.
Proprietà
Struttura triangolare in lega di alluminio AW 6063 T66 o AW 6060 T66 secondo EN 755-2.
Bulloneria in acciaio inox A2-70 secondo EN ISO 3506-1/2.
Attenzione: eventuali macchie di ossidazione si ritengono caratteristiche dell'alluminio. Questo non preclude in nessun modo la funzionalità del prodotto e non rientra nella garanzia.
Applicazioni e Certificazioni
Applicazioni

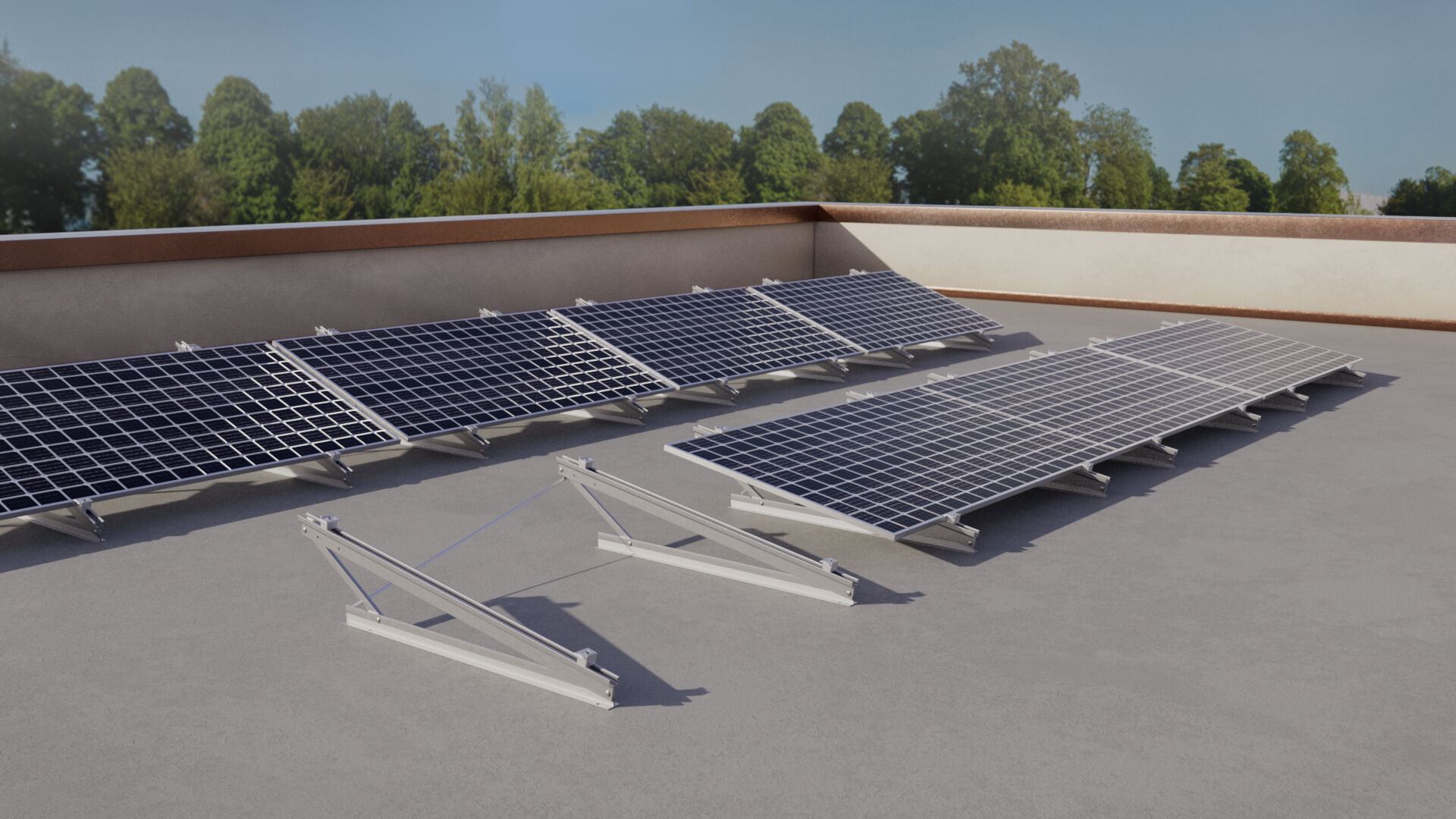

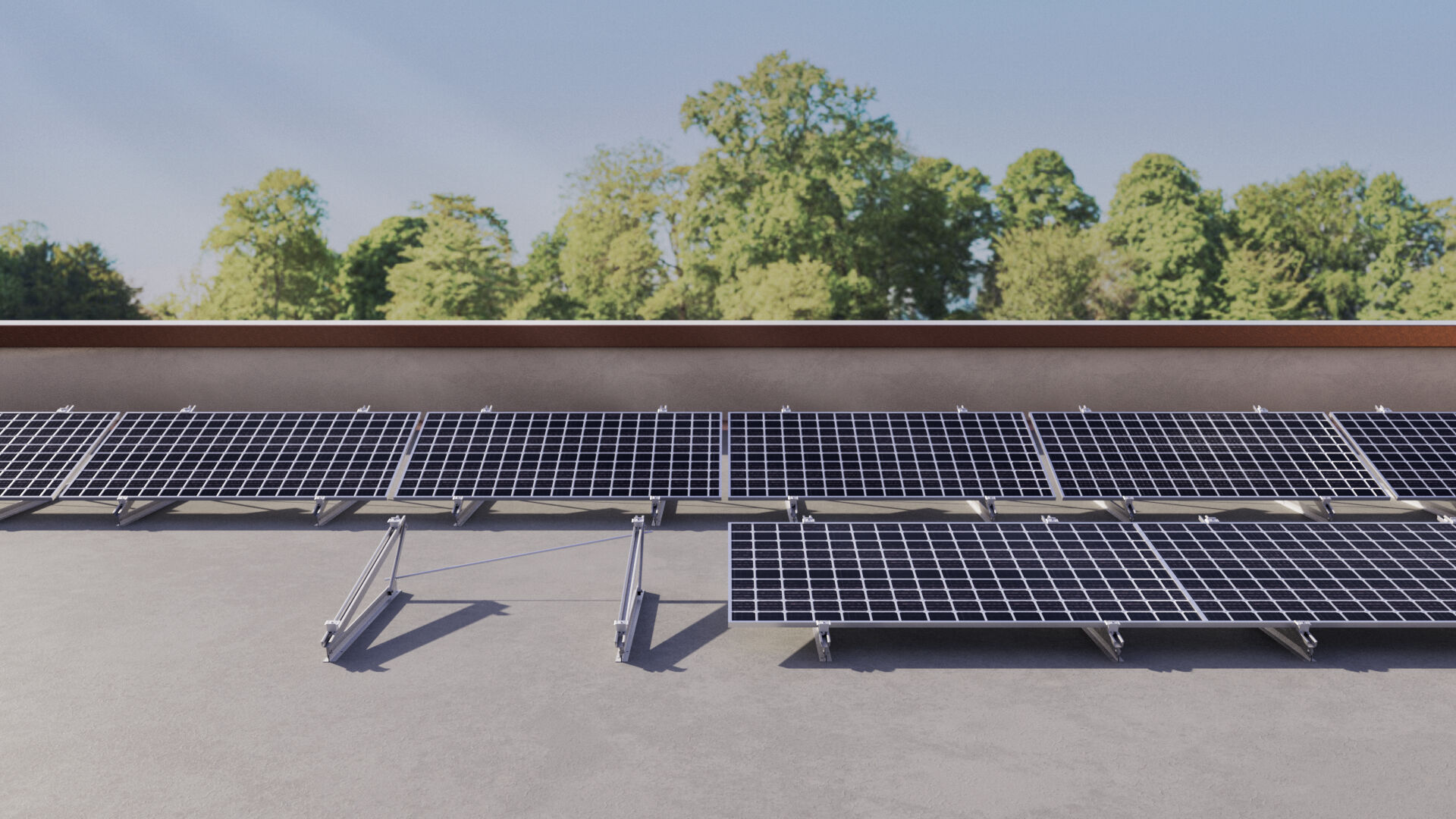

Installazione di pannelli fotovoltaici con orientamento orizzontale su coperture piane. Inclinazione dei moduli 10°-15°-20°. Il pannello fotovoltaico potrà essere sostenuto, in base ai carichi, da 2 o 3 triangoli preassemblati.
Istruzioni di montaggio
Montaggio
Definire l’interasse dei triangoli in funzione dei carichi neve e vento della zona di installazione (per dimensionare il sistema usare il software SOLARPANEL-FiX).
Individuare la posizione dei triangoli in funzione della struttura portante e del layout dell’impianto.
Selezionare l'angolazione desiderata e fissare il puntone diagonale utilizzando il foro corrispondente.
Fissare la base del triangolo con l'ancorante appropriato in funzione del materiale della struttura di supporto.
Collegare il morsetto alla diagonale del triangolo una volta definito il posizionamento dei pannelli fotovoltaici.
