Art.-Nr. 576443

Piastra di connessione piana SSP 12 SPEED A2 PLUS

Caratteristiche principali

Staffa piana per il collegamento di profili Solar con viti a doppio filetto STSI e STSR .
iunto ad innesto rapido per collegamento al profilo Solar senza viteria aggiuntiva.
Foro asolato per maggior tolleranza nella fase di montaggio del profilo.
Versione per viti a doppio filetto M12.
Staffa in acciaio inox A2, giunto ad innesto rapido in alluminio AW 6063 T6.

Staffa piana di connessione con giunto a innesto rapido per il collegamento tra profili Solar e viti doppia filettatura.

Vantaggi

Installazione veloce grazie al giunto di collegamento a innesto rapido grazie al serraggio di una sola vite.
Il foro asolato permette di regolare la posizione del profilo fornendo una maggior tolleranza durante la fase di montaggio.
Due versioni disponibili rendono la staffa compatibile con tutte le varianti di viti doppio filetto.
La forma del profilo di collegamento garantisce una connessione ottimale del profilo di montaggio.
Compatibile con profli SolaFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

SSP SPEED A2 PLUS è la staffa piana per il collegamento di profili Solar con viti a doppio filetto STSI e STSR. SSP SPEED è dotata di innesto rapido per il collegamento alla cava laterale del profilo senza viteria aggiuntiva ed è disponibile in due varianti, con foro per barre M10 o con foro per barre M12.

Proprietà

Piastra in acciaio inossidabile X5CrNi 18-10 (A2) secondo EN 10088- 2:2014
Staffa di collegamento XC in lega di alluminio AW 6063 T6 secondo EN 755-2:2013
Bulloneria in acciaio inossidabile A2-70 secondo EN ISO 3506-1/2:2009

Applicazioni

Installazione di pannelli fotovoltaici in combinazione con le viti doppio-filetto STSR e STSI. Compatibile con i profili SolarFish H33 AL, SolarFish H44 AL e SolarFish H83 AL.

Montaggio

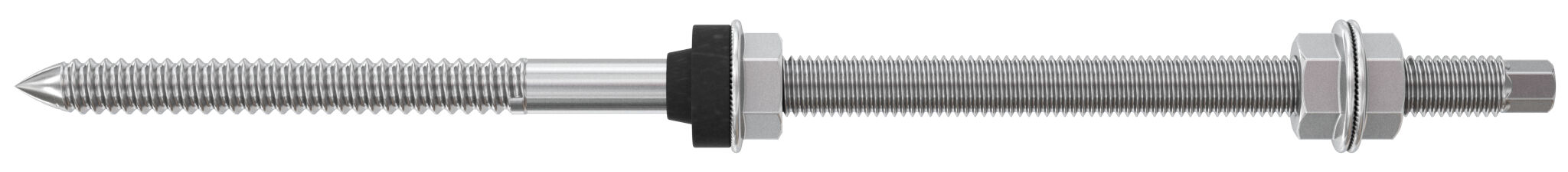

Montare la staffa piana tra i due dadi della vite doppia filettatura STSR/STSI attraverso il foro circolare.
Regolare l’altezza della staffa SSP SPEED A2 PLUS rispetto alla vite a doppio filetto registrando il dado inferiore.
A regolazione effettuata, serrare la coppia di dadi presenti sul gambo delle viti.
Collegare il profilo Solar inserendo il giunto rapido all’interno della cava laterale del profilo e serrare il dado sulla sommità della staffa applicando una coppia di serraggio di 10Nm.

Peso	0,251 kg
Chiave di serraggio	13 mm
Spessore ( T )	5 mm
Coppia di serraggio ( T_inst )	10 N·m
Quantità	25 pz.
EAN	4048962551617
