Art.-Nr. 504408

GPS M16

Name: GPS M16
Brand: fischer

Varianti del prodotto

Disegno CAD

Come smaltire il packaging

Scarica le immagini

Caratteristiche principali

Regolazione semplice della mensola dovuto alle asole lunghe.
Zincatura a caldo.
Ideale per sistemi di installazione fischer.

Flange con attacco per barre filettate e tubi gas

Vantaggi

Le asole sulla piastra di base consentono il semplice allineamento.

Proprietà

Materiale:Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
Zincatura: Zincatura a freddo, min 8 µm

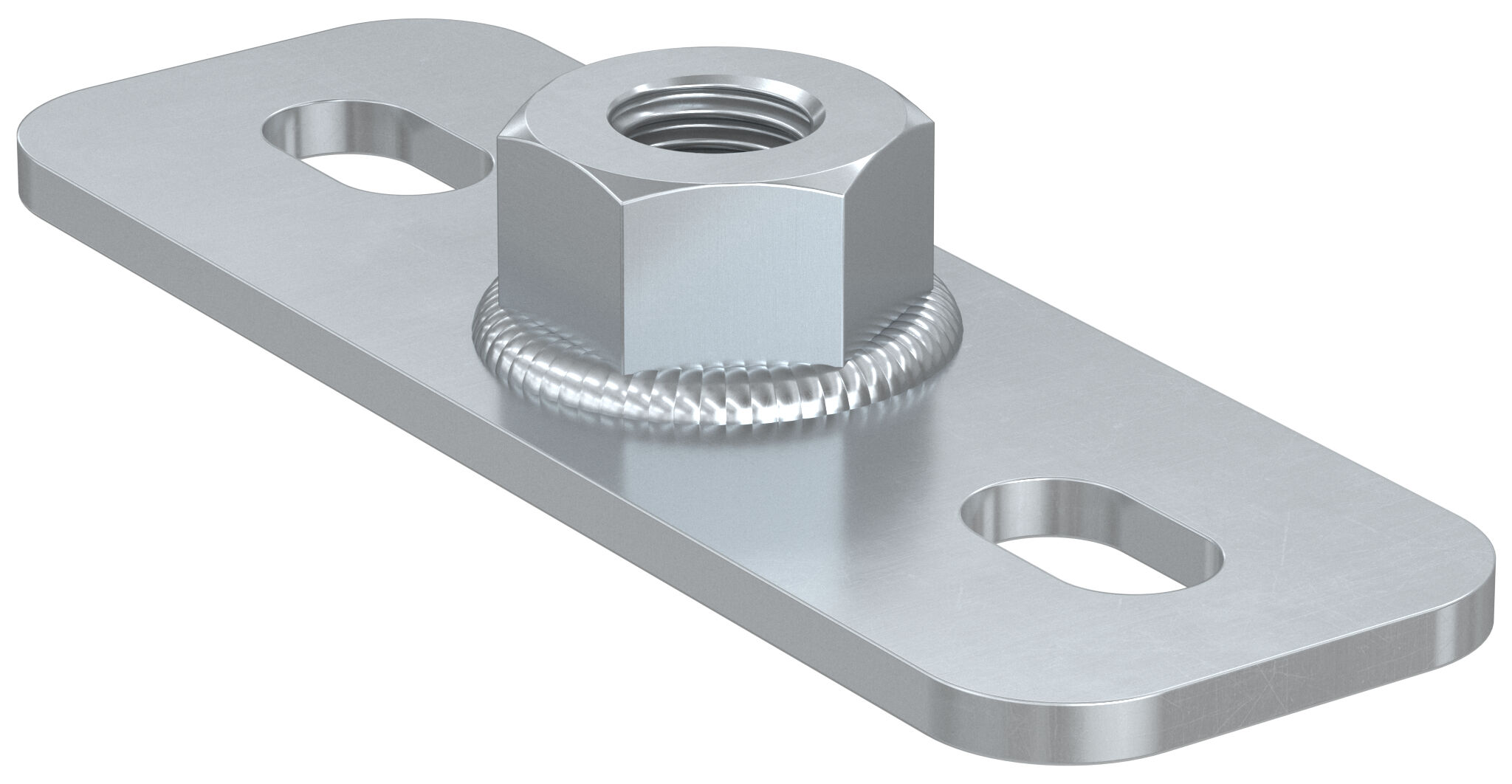

La piastra di base fischer GPS è un elemento di fissaggio con un manicotto filettato saldato. Ciò significa che gli altri elementi di fissaggio del sistema di installazione fischer possono essere fissate a terra o su una guida di montaggio. La piastra di base è prodotta in acciaio di alta qualità e zincata secondo la normativa DIN EN 10111.

Proprietà

Materiale: Acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
Zincatura: Zincatura a freddo, min 8 µm

Applicazioni

Piastra di base in versione leggera e pesante rotonda con dado filettato saldato.

Montaggio

Filettatura ( A )	M16
Lunghezza ( L )	120 mm
Larghezza ( B )	40 mm
Interasse fori ( L1 )	79 mm
Foro asolato ( L x s )	11 x 19 mm
Spessore ( S )	4 mm
Carico statico racc. max (trazione centrata) ( N_rec )	8 kN
Quantità	25 pz.
EAN	4048962062809
