Collare per tubazioni FGRS Universal

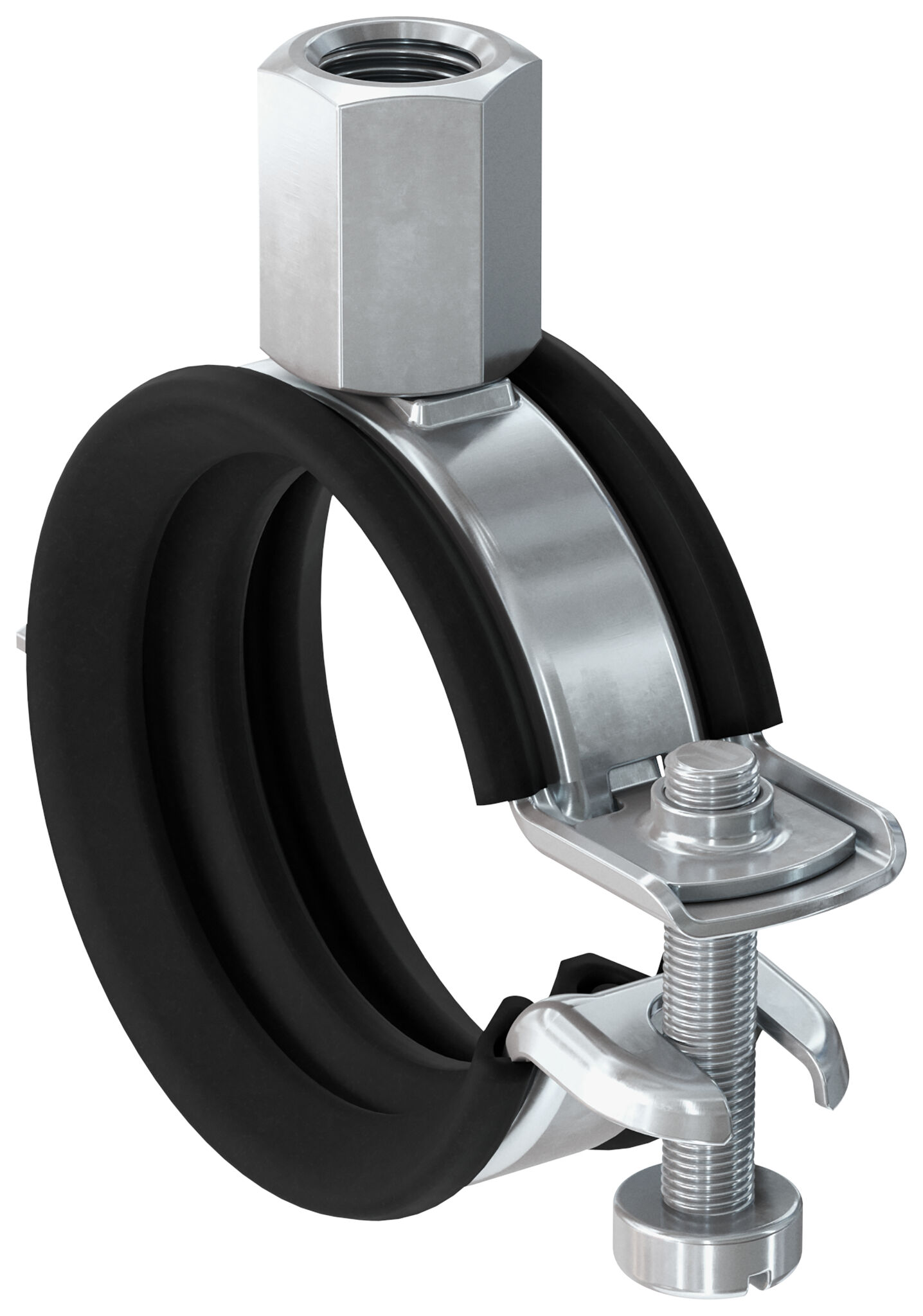

  • Foto Prodotto: "Collare FGRS Universal M8/10 53-59"

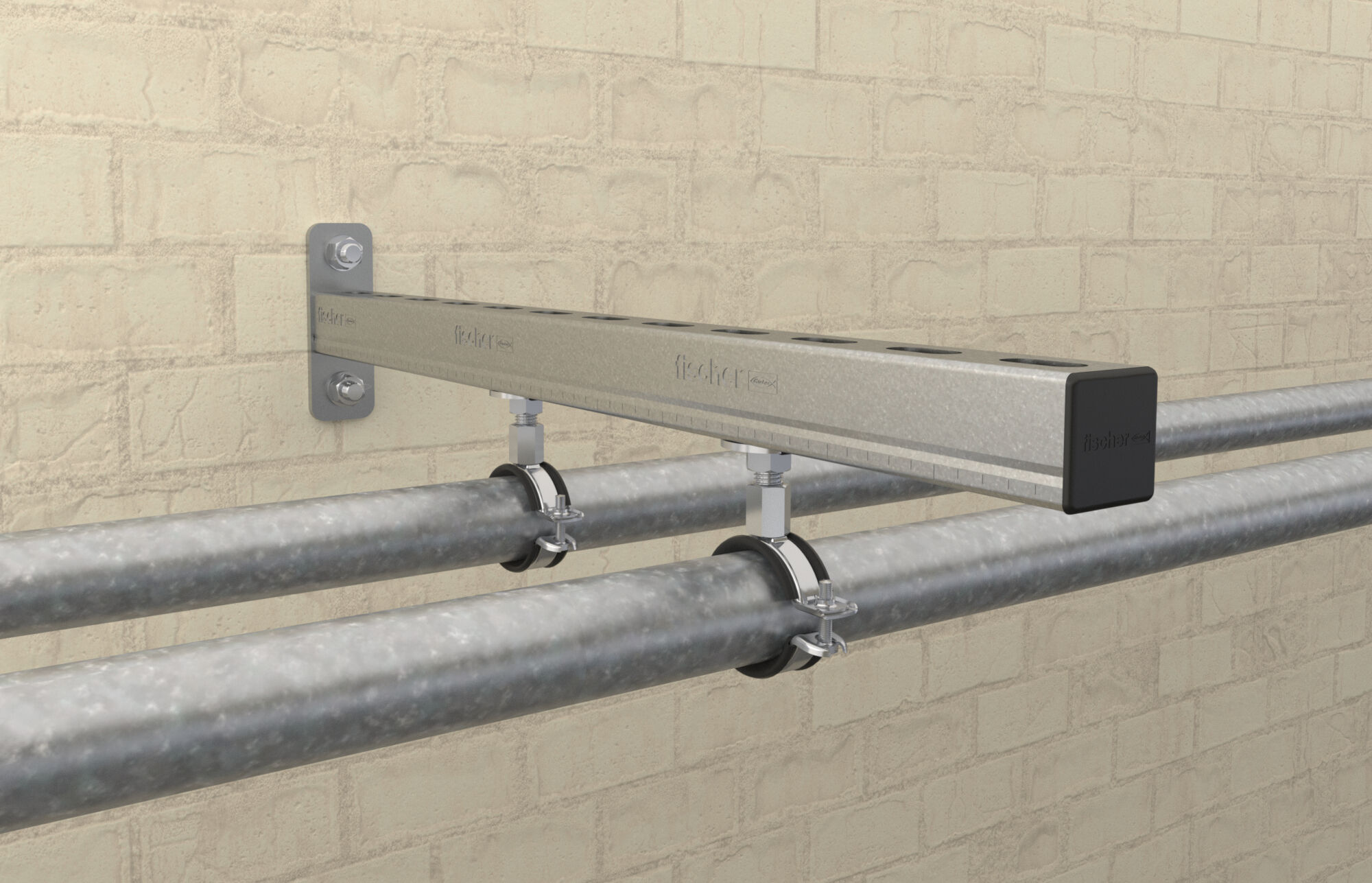

  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Immagine Applicazione
      Art.-Nr. 562356

      Collare FGRS Universal M8/10 53-59

      Varianti del prodotto
      Disegno CAD
      Come smaltire il packaging
      Scarica le immagini

      Vantaggi / descrizione del prodotto

      I collari con guarnizione anti-rumore in gomma e chiusura rapida con 1 vite
      Vantaggi
      • Il test per isolamento dal rumore garantisce un alto livello di prestazione, oggettivamente misurato.
      • La vite con impronta combinata torx-intaglio permette maggior flessibilità durante l’installazione.
      • Gamma completa per fissare tubi di tutti i diametri.
      • L’originale meccanismo di chiusura rapida garantisce un'installazione veloce e sicura.
      • La fascia metallica con bordo ondulato garantisce ottima aderenza alla guarnizione, semplificando la regolazione del collare lungo il tubo.
      Il collare in acciaio zincato con guarnizione anti rumore e chiusura rapida a una vite con dado di collegamento M8 o combinato M8/M10. La chiusura rapida e il dado combinato con doppia filettatura assicurano un'installazione veloce e flessibile. Il meccanismo di chiusura speciale scatta in posizione per permettere di regolare la posizione del collare senza che questo si possa aprire accidentalmente. La guarnizione senza cloro e senza siliconi rispetta gli standard DIN 4109.
      Proprietà
      • Materiale: Acciaio DC01 (materiale N° 1.0330) secondo DIN EN 10130
      • Finitura: zincatura elettrolitica, minimo 5 μm secondo DIN EN ISO 4042
      • Dado di connessione: saldato a resistenza; M8 SW 13
      • Vite di bloccaggio: vite a testa bombata piana con impronta combinata torx-intaglio
      • Materiale dell'inserto fonoisolante: SBR/EPDM; senza cloro, senza siliconi.
      • Durezza: 55 ± 5° Shore A
      • Range temperature: da -40 °C a + 100 °C
      • Comportamento al fuoco: classe B2 secondo DIN 4102

      Applicazioni e Certificazioni

      Applicazioni
      Installazione veloce di tubazioni fino a 2” di diametro con barre filettate o viti.

      Istruzioni di montaggio

      Montaggio
      Installazione FGRS Universal
      1 / 4
      • 1
        Installazione FGRS Universal
      • 2
      • 3
      • 4

      Dati tecnici

      Range di serraggio (
      D
      )      		53 - 59 mm
      Carico statico racc. max (trazione centrata) (
      Nrec
      )      		0,9 kN
      Filettatura (
      A
      )      		M8 / M10
      Larghezza (
      B
      )      		87,3 mm
      Altezza (
      H
      )      		85,2 mm
      Altezza (
      Z
      )      		50,9 mm
      Larghezza x spessore fascia collare (
      b x s
      )      		18 x 1,2 mm
      Vite di bloccaggio M5
      Coppia di serraggio (
      Tinst
      )      		2 N·m
      Quantità 25 pz.
      EAN 4048962440959
