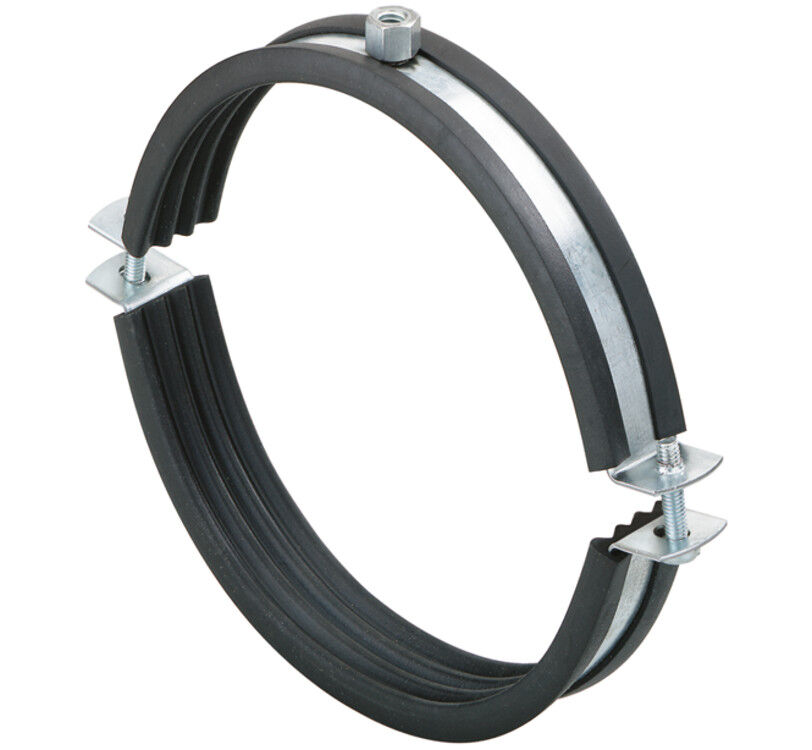

Collare per condotte di ventilazione LGS
Fissaggi per condotte di ventilazione
Collare per canali d'aria circolari LGS
Collare per condotte di ventilazione LGS
Varianti del prodotto
Scarica le immagini
Varianti del prodotto
28 Varianti del prodotto
Filettatura
Larghezza
Altezza
Larghezza x spessore fascia collare
Altezza
Vite di bloccaggio
LGS 600
Art.-Nr. 024640
M8 / M10
661
[mm]
630
[mm]
25 x 2,5
[mm]
323
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
661
mm
Altezza
(
H
)
630
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 2,5
mm
Altezza
(
Z
)
323
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246405
LGS 800
Art.-Nr. 024643
M8 / M10
861
[mm]
831
[mm]
25 x 3,0
[mm]
424
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
861
mm
Altezza
(
H
)
831
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 3,0
mm
Altezza
(
Z
)
424
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246436
LGS 900
Art.-Nr. 024644
M8 / M10
960
[mm]
931
[mm]
25 x 3,0
[mm]
474
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
960
mm
Altezza
(
H
)
931
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 3,0
mm
Altezza
(
Z
)
474
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246443
LGS 1000
Art.-Nr. 024645
M8 / M10
1,06
[mm]
1,031
[mm]
25 x 3,0
[mm]
527
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
1,06
mm
Altezza
(
H
)
1,031
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 3,0
mm
Altezza
(
Z
)
527
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246450
LGS 1120
Art.-Nr. 024646
M8 / M10
1,183
[mm]
1,151
[mm]
25 x 3,0
[mm]
584
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
1,183
mm
Altezza
(
H
)
1,151
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 3,0
mm
Altezza
(
Z
)
584
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246467
LGS 1250
Art.-Nr. 024647
M8 / M10
1,313
[mm]
1,281
[mm]
25 x 3,0
[mm]
649
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
1,313
mm
Altezza
(
H
)
1,281
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 3,0
mm
Altezza
(
Z
)
649
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246474
LGS 450
Art.-Nr. 024637
M8 / M10
510
[mm]
480
[mm]
25 x 2,5
[mm]
248
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
510
mm
Altezza
(
H
)
480
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 2,5
mm
Altezza
(
Z
)
248
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246375
LGS 500
Art.-Nr. 024638
M8 / M10
560
[mm]
530
[mm]
25 x 2,5
[mm]
273
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
560
mm
Altezza
(
H
)
530
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 2,5
mm
Altezza
(
Z
)
273
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246382
LGS 560
Art.-Nr. 024639
M8 / M10
620
[mm]
590
[mm]
25 x 2,5
[mm]
303
[mm]
M10
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
620
mm
Altezza
(
H
)
590
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 2,5
mm
Altezza
(
Z
)
303
mm
Vite di bloccaggio
M10
Carico statico raccomandato max (trazione centr.)
0,8
kN
Quantità
1
pz.
EAN
4006209246399
LGS 200
Art.-Nr. 079500
M8 / M10
253
[mm]
228
[mm]
25 x 1,5
[mm]
122
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
253
mm
Altezza
(
H
)
228
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
122
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
15
pz.
EAN
4006209795002
LGS 80
Art.-Nr. 079491
M8 / M10
133
[mm]
108
[mm]
25 x 1,5
[mm]
62
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
133
mm
Altezza
(
H
)
108
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
62
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
25
pz.
EAN
4006209794913
LGS 224
Art.-Nr. 079501
M8 / M10
280
[mm]
252
[mm]
25 x 1,5
[mm]
134
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
280
mm
Altezza
(
H
)
252
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
134
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
15
pz.
EAN
4006209795019
LGS 90
Art.-Nr. 079492
M8 / M10
143
[mm]
118
[mm]
25 x 1,5
[mm]
67
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
143
mm
Altezza
(
H
)
118
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
67
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
25
pz.
EAN
4006209794920
LGS 250
Art.-Nr. 079502
M8 / M10
306
[mm]
278
[mm]
25 x 1,5
[mm]
147
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
306
mm
Altezza
(
H
)
278
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
147
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
10
pz.
EAN
4006209795026
LGS 100
Art.-Nr. 079493
M8 / M10
153
[mm]
128
[mm]
25 x 1,5
[mm]
72
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
153
mm
Altezza
(
H
)
128
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
72
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
20
pz.
EAN
4006209794937
LGS 280
Art.-Nr. 079503
M8 / M10
336
[mm]
308
[mm]
25 x 1,5
[mm]
162
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
336
mm
Altezza
(
H
)
308
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
162
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
10
pz.
EAN
4006209795033
LGS 300
Art.-Nr. 079504
M8 / M10
356
[mm]
328
[mm]
25 x 1,5
[mm]
172
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
356
mm
Altezza
(
H
)
328
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
172
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
10
pz.
EAN
4006209795040
LGS 112
Art.-Nr. 079494
M8 / M10
165
[mm]
140
[mm]
25 x 1,5
[mm]
78
[mm]
M6
Filettatura
(
A
)
M8 / M10
Larghezza
(
B
)
165
mm
Altezza
(
H
)
140
mm
Larghezza x spessore fascia collare
(
b x s
)
25 x 1,5
mm
Altezza
(
Z
)
78
mm
Vite di bloccaggio
M6
Carico statico raccomandato max (trazione centr.)
0,6
kN
Quantità
20
pz.
EAN
4006209794944
Più risultati
Visualizzate 18 di 28 varianti
Vantaggi / descrizione del prodotto
Applicazioni e Certificazioni
Istruzioni di montaggio
Documenti da scaricare
