Collare per punto fisso ottimizzato per carichi elevati

Collare per punto fisso FFPC

Il collare per punto fisso FFPC, ottimizzato per carichi elevati, è adatto per direzionare le dilatazioni termiche delle tubazione dovute a variazioni di temperatura e per impedire spostamenti ove non previsti. Il collare per punto fisso FFPC può essere utilizzato in abbinamento alle staffe per punti fissi FFS-M o FFS-H ed anche ai punti fissi FFP. La versione in acciaio zincato è adatta per l'installazione negli edifici.

Varianti del prodotto

Scarica le immagini

Varianti del prodotto

26 Varianti del prodotto

Dimensione nominale

Range di serraggio

Larghezza

Altezza

Larghezza x spessore fascia collare

Vite di bloccaggio

Più risultati

Visualizzate 18 di 26 varianti

Vantaggi

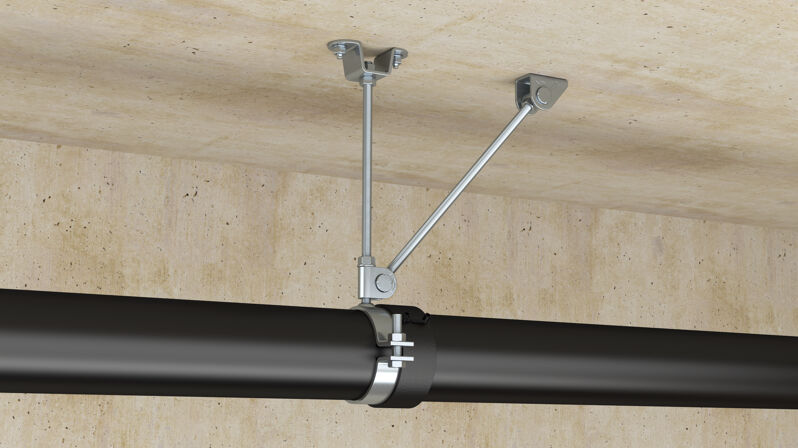

L'utilizzo del collare per punto fisso FFPC in abbinamento alle staffe per punti fissi FFS o ai punti fissi con controventi FFP consente un'ampia versatilità di applicazioni.
La conformazione della fascia del collare permette di gestire un elevato livello di carico e di regolazione con più precisione la distanza di fissaggio.
La gamma FFPC consente il fissaggio di tubazioni da 21 mm a 355 mm di diametro.

Proprietà

Materiale: acciaio
Bulloni e dadi: classe di resistenza 8.8
Zincatura: zincatura a freddo
Range di temperatura: -30 °C to +300 °C

Applicazioni

Tubazioni per il riscaldamento
Tubi vapore
Tubazioni dell'acqua calda e di ricircolo
Linee di distribuzione con dilatazione termica

Dimensione nominale	1/2 in
Range di serraggio ( D )	21 mm
Larghezza ( B )	91,7 mm
Altezza ( H )	45,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480313

Dimensione nominale	3/4 in
Range di serraggio ( D )	27 mm
Larghezza ( B )	97,7 mm
Altezza ( H )	51,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480320

Dimensione nominale	—
Range di serraggio ( D )	28 mm
Larghezza ( B )	98,7 mm
Altezza ( H )	52,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480337

Dimensione nominale	—
Range di serraggio ( D )	31 mm
Larghezza ( B )	101,7 mm
Altezza ( H )	55,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480344

Dimensione nominale	1 in
Range di serraggio ( D )	34 mm
Larghezza ( B )	104,7 mm
Altezza ( H )	58,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480351

Collare per punto fisso FFPC

Varianti del prodotto

Vantaggi / descrizione del prodotto

Applicazioni e Certificazioni

Documenti da scaricare

Dimensione nominale	—
Range di serraggio ( D )	40 mm
Larghezza ( B )	110,7 mm
Altezza ( H )	64,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480368

Dimensione nominale	1 1/4 in
Range di serraggio ( D )	43 mm
Larghezza ( B )	113,7 mm
Altezza ( H )	67,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480375

Dimensione nominale	1 1/2 in
Range di serraggio ( D )	49 mm
Larghezza ( B )	119,7 mm
Altezza ( H )	73,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480382

Dimensione nominale	—
Range di serraggio ( D )	50 mm
Larghezza ( B )	120,7 mm
Altezza ( H )	74,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480399

Dimensione nominale	2 in
Range di serraggio ( D )	61 mm
Larghezza ( B )	131,7 mm
Altezza ( H )	85,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 4,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480405

Dimensione nominale	—
Range di serraggio ( D )	63 mm
Larghezza ( B )	145,1 mm
Altezza ( H )	91,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480412

Dimensione nominale	—
Range di serraggio ( D )	70 mm
Larghezza ( B )	152,1 mm
Altezza ( H )	98,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480429

Dimensione nominale	2 1/2 in
Range di serraggio ( D )	76,1 mm
Larghezza ( B )	158,2 mm
Altezza ( H )	104,5 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480436

Dimensione nominale	3 in
Range di serraggio ( D )	88,9 mm
Larghezza ( B )	171 mm
Altezza ( H )	117,3 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480443

Dimensione nominale	—
Range di serraggio ( D )	108 mm
Larghezza ( B )	190,1 mm
Altezza ( H )	136,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480450

Dimensione nominale	4 in
Range di serraggio ( D )	114,3 mm
Larghezza ( B )	196,4 mm
Altezza ( H )	142,7 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480467

Dimensione nominale	—
Range di serraggio ( D )	133 mm
Larghezza ( B )	215,1 mm
Altezza ( H )	161,4 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480474

Dimensione nominale	5 in
Range di serraggio ( D )	139,7 mm
Larghezza ( B )	221,8 mm
Altezza ( H )	168,1 mm
Larghezza x spessore fascia collare ( b x s )	40 x 6,0 mm
Vite di bloccaggio	M16
Coppia di serraggio ( T_inst )	60 N·m
Quantità	2 pz.
EAN	4048962480481
