Collare per punto fisso FFRC

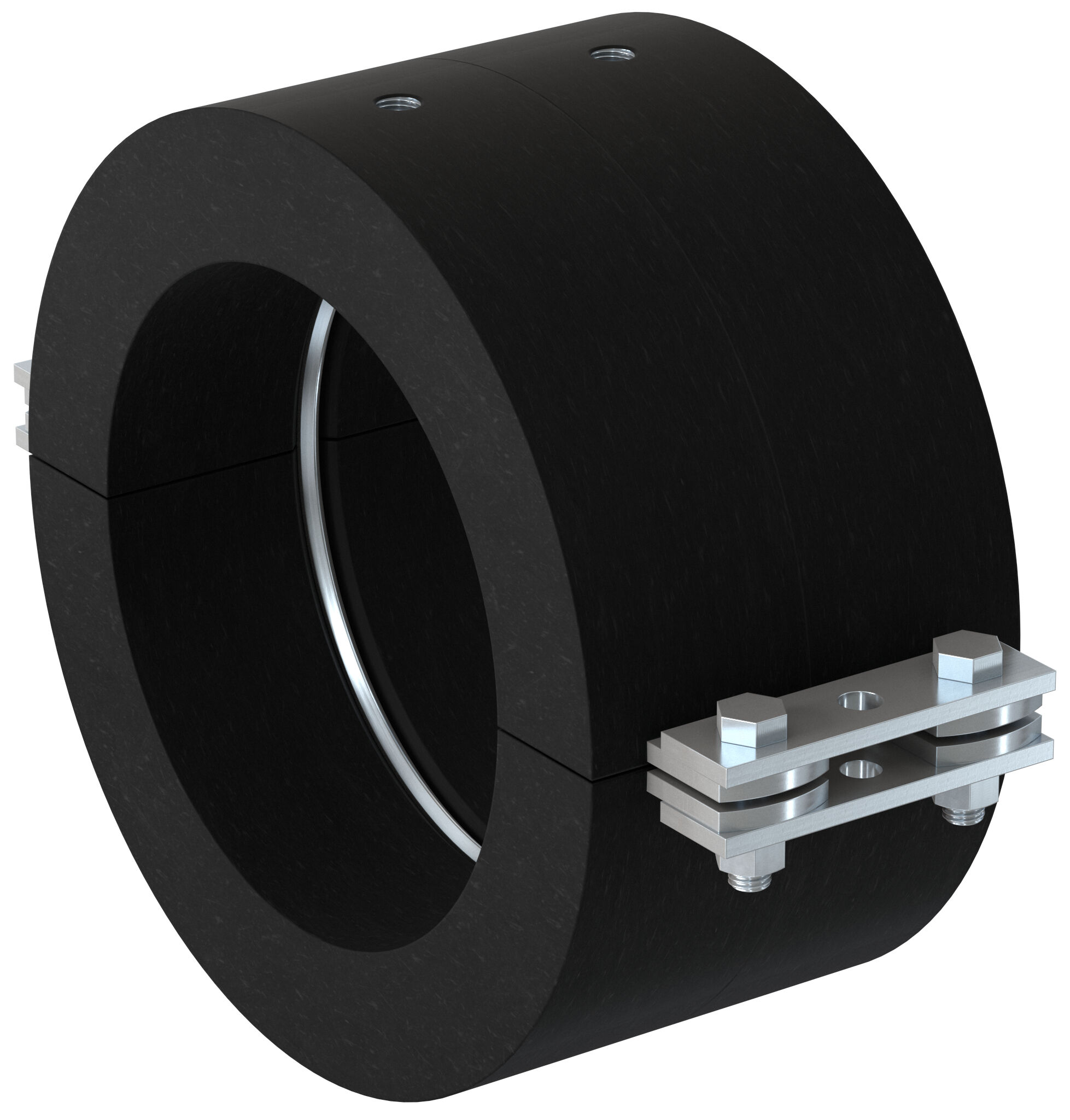

  • Foto Prodotto: "FFRC 368"
  • Immagine Applicazione
    • Foto Prodotto
    • Immagine Applicazione
      Арт. № 567760

      FFRC 368

      Варианти на продуктите
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Compatibile con i punti fissi a staffa e con controvento
      • Elevata capictà di carico grazie alla resistente struttura
      • Materiale ad elevata durabilità

      Предимства / Описание на продукта

      Collare con schiuma isolante rigida per gestire le dilatazioni dei tubi in condotte di refrigerazione
      Vantaggi
      • Il collare per punto fisso FFRC specifico per tubi di refrigerazione in schiuma PUR a celle chiuse può essere utilizzato con tutti i comuni materiali isolanti.
      • Il design del collare per punto fisso FFRC, specifico per tubi di refrigerazione, con fori per viti esterni e anello di saldatura interno consente di gestire carichi elevati.
      • Il materiale ad elevata durabilità garantisce la costanza nel tempo delle prestazioni del collare FFRC.
      • Le piastre di collegamento facilitano l'applicazione e permettono una adattabilità ottima grazie alla corrispondenza tra fori di connessione e la dimensione della filettatura.

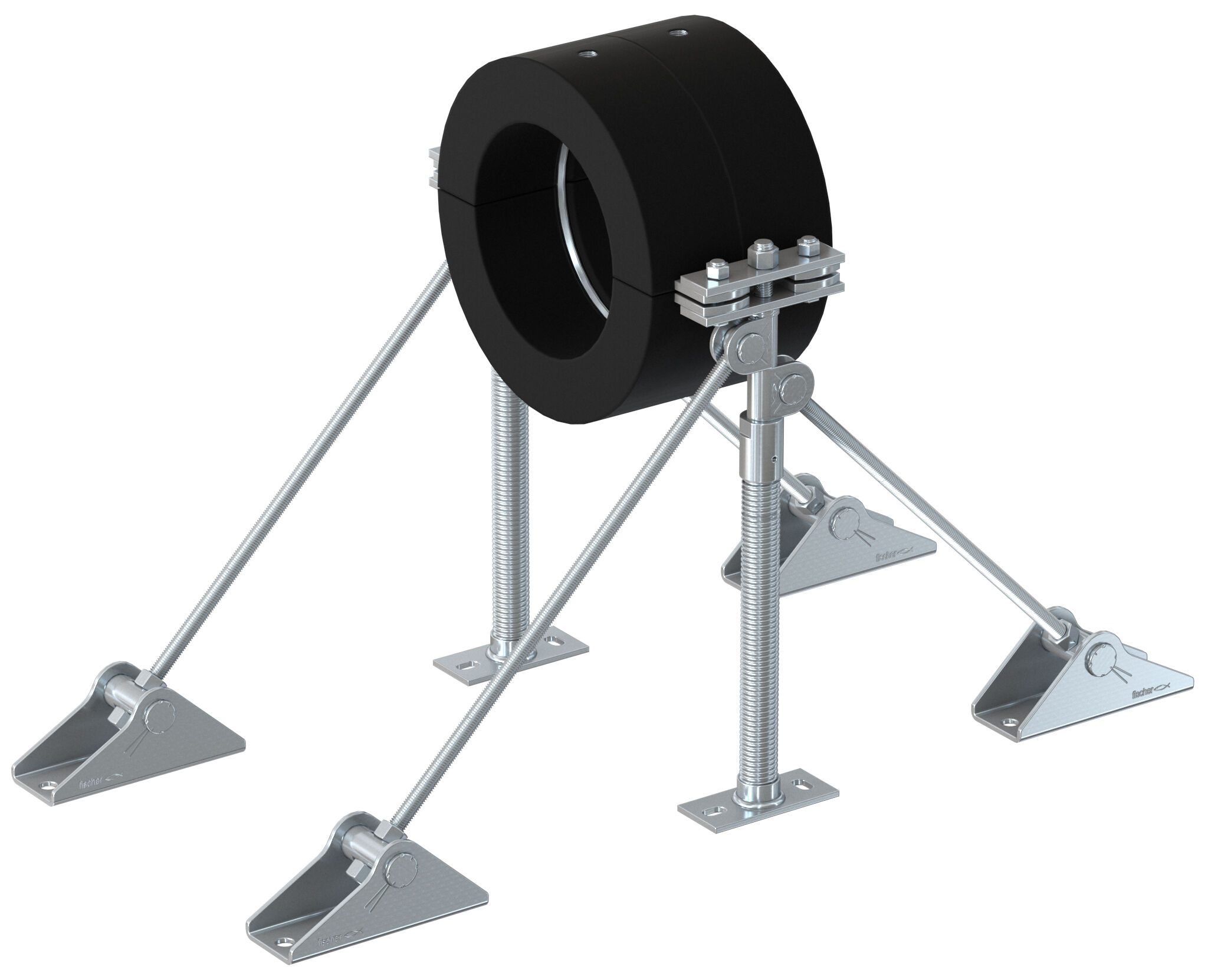

      • Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere montato sulle staffe di supporto per punto fisso FFS-M o FFS-H nonché sui punti fissi rinforzati FFP.
      Il collare per punto fisso FFRC specifico per tubi di refrigerazione con isolamento in schiuma rigida PUR e anima metallica è adatto per vincolare in modo solidale la tubazione alla struttura di supporto. Il collare per punto fisso FFRC specifico per tubi di refrigerazione può essere utilizzato in abbinamento alle staffe per punti fissi FFS-M o FFS-H ed anche ai punti fissi FFP. La versione in acciaio zincato è adatta per l'installazione negli edifici.
      Proprietà
      • Materiale: schiuma poliuretanica a cellule chiuse, esente da siliconi, esente da alogeni
      • Densità: 250 kg/m³
      • Conducibilità termica: 0,045 W/(m*K)
      • Comportamento al fuoco: DIN 4102: Classe B2
      • Resistenza alla diffusione: >1000 µ
      • Resistenza alla compressione: 3,96 mPa a 23 °C
      • Intervallo di temperatura: da -50 °C a +105 °C
      • Materiale morsetto in acciaio: acciaio zincato
      • Materiale anello di saldatura: acciaio

      Приложение и одобрение

      Applicazioni
      • Tubazioni per il raffrescamento
      • Tubazioni di refrigerazione
      • Linee di distribuzione a flusso freddo

      Инструкции за монтаж

      Montaggio

      Технически данни

      Range di serraggio (
      D
      )      		368 mm
      Filettatura (
      A
      )      		M16
      Foro-ø (
      D
      )      		17 mm
      Spessore isolamento (
      S AF
      )      		60 mm
      Lunghezza del materiale di isolamento (
      b2
      )      		240 mm
      Larghezza (
      B
      )      		588 mm
      Larghezza B1 (
      B1
      )      		548 mm
      Altezza (
      H
      )      		492 mm
      Carico statico raccomandato max (trazione centr.) 46,3 kN
      carico assiale max. consigliato (
      F x rec.
      )      		17 kN
      Coppia di serraggio (
      Tinst.BC
      )      		45 N·m
      Quantità 1 pz.
      EAN 4048962480740

      Документи за изтегляне

      • Cataloghi
