Art.-Nr. 567704

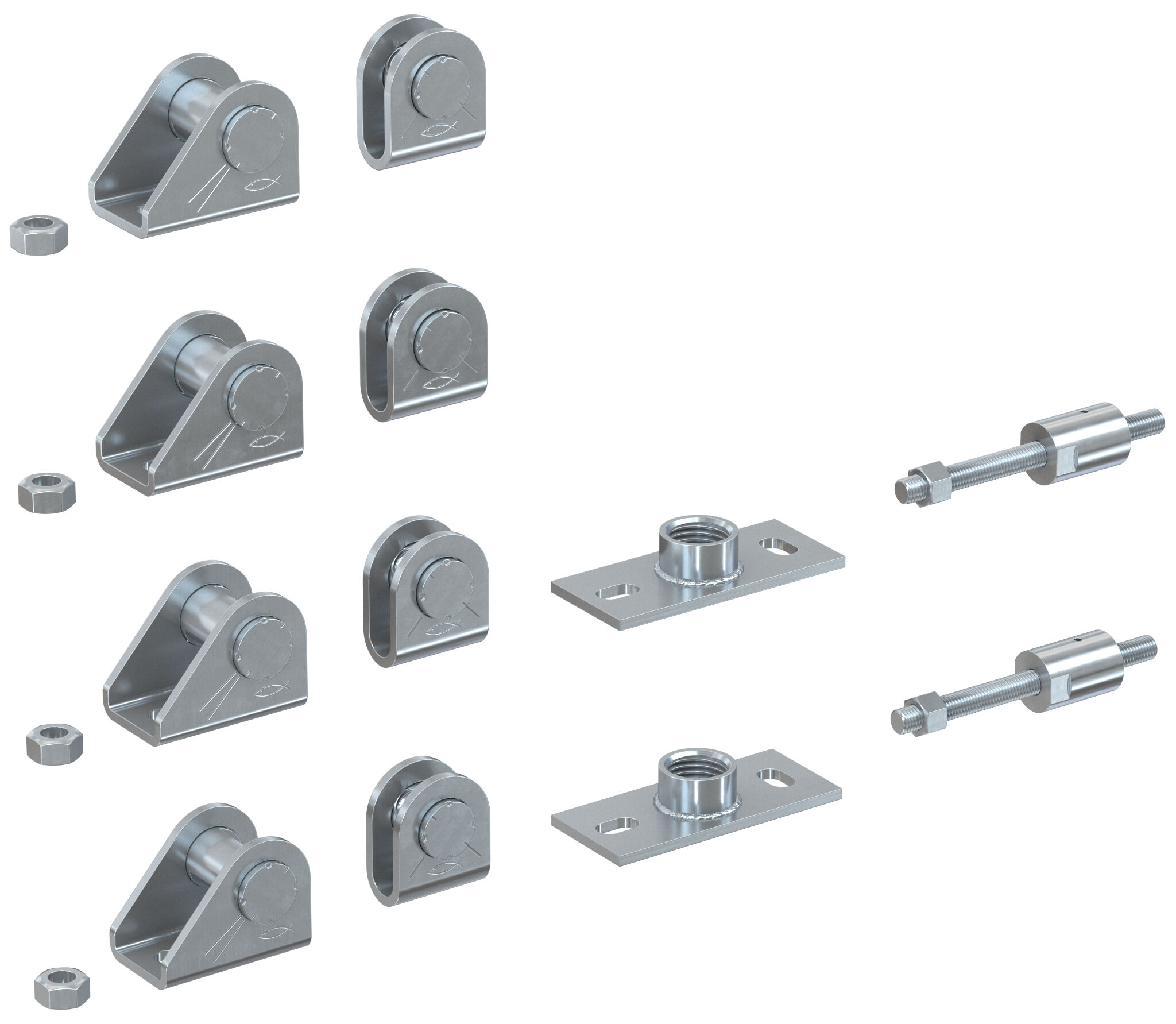

FFP-M42

Caratteristiche principali
  • Distanza regolabile dal supporto fino a 500 mm
  • Installazione rapida con medesima attrezzatura
  • Regolazione dei controventi lungo l'asse della tubazione e lateralmente
  • Configurazione per gestire le forze agenti in entrambe le direzioni
  • Dimensione della tubazione ≤ 355,6 mm

Vantaggi / descrizione del prodotto

La soluzione a punto fisso per carichi medi fino a 23 kN
Vantaggi
  • La solida struttura del punto fisso e la salda connesione al supporto consentono l'assorbimento di carichi elevati per un collegamento stabile e sicuro.
  • I punti fissi sono costituiti da componenti con dimensioni della filettatura e fori di collegamento corrispondenti, garantendo così un facile assemblaggio con gli stessi utensili.
  • La regolazione in altezza del punto fisso consente un posizionamento preciso per adattarsi alle tubazioni montate e quindi garantisce il funzionamento sicuro dello stesso punto fisso.
  • Il punto fisso è adatto per essere utilizzato in combinazione con il collare FFPC e con il collare per tubi di refrigerazione FFRC per una maggiore flessibilità.
I punti fissi per carichi medi, disponibili in configurazione compatta e variabile, impediscono spostamenti tra tubazioni e supporto nei cicli di utilizzo caldo freddo e permettono di gestire la dilatazione termica del tubo nella direzione desiderata. Le staffe di supporto FFS-M trasferiscono le forze dovute alla dilatazione direttamente nella struttura e la distanza della tubazione dal supporto è regolabile. I punti fissi variabili FFP-M consentono la regolazione della distanza dal supporto e sono controventati su uno o entrambi i lati con barre filettate. I modelli FFP-M e FFP-M2 possono essere utilizzati in combinazione con il collare FFPC e con il collare per tubi di refrigerazione FFRC. La versione zincata è adatta per le installazioni negli edifici.
Proprietà
  • Materiale: acciaio
  • Bulloni e dadi: classe di resistenza 8.8
  • Zincatura: zincatura a freddo
  • Range di temperatura: -30 °C to +300 °C

Applicazioni e Certificazioni

Applicazioni
  • Tubazioni per il riscaldamento
  • Tubazioni per il raffrescamento
  • Tubi vapore
  • Tubazioni dell'acqua calda e di ricircolo
  • Linee di distribuzione con dilatazione termica

Dati tecnici

ø tubo racc. max 193,7
distanza min. dal supporto (
H
)
260 mm
distanza max. dal supporto (
H
)
1.500 mm
carico assiale max. consigliato (
F x rec.
)
14 kN
Quantità 1 pz.
EAN 4048962480184

Documenti da scaricare

  • Schede dati tecnici
  • Cataloghi
FFP-M22 / FFP-M42
