Staffa angolare MW 31 Clix 90°
  • Foto Prodotto: "MW 31 Clix 90°"

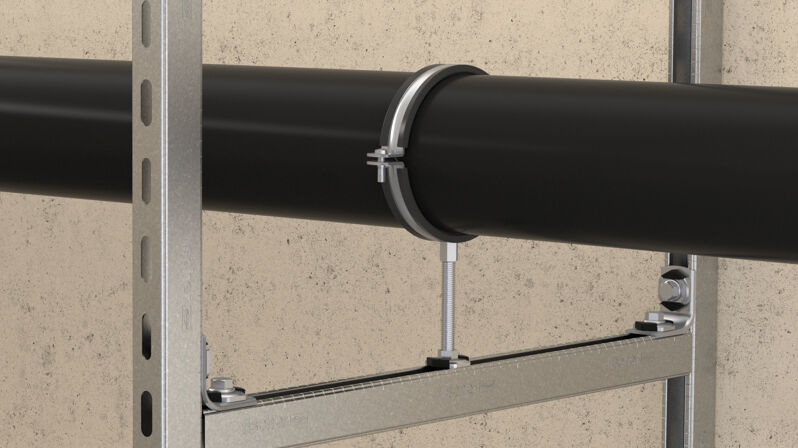

  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Immagine Applicazione
      Art.-Nr. 538666

      MW 31 Clix 90°

      Varianti del prodotto
      Disegno CAD
      Come smaltire il packaging
      Scarica le immagini

      Vantaggi / descrizione del prodotto

      Staffa angolare pre-assemblata MW 31 Clix 90°
      Vantaggi
      • I dadi tipo SL Clix pre-assemblati sull'angolare consentono di ridurre il numero di articoli e permette un risparmio nel tempo di installazione.
      • Gli elementi in plastica presenti sul connettore pre-assemblato MW 31 Clix consentono un facile e rapido pre-posizionamento dell'elemento senza che esso scivoli.
      • La geometria della molla del dado FSM 31 Clix M si innesta perfettamente all'interno del profilo permettendo così un facile e sicuro aggiustamento in fase di installazione.
      • La sagoma avvolgente dell'angolare MW 31 Clix facilita la corretta installazione dei canali FLS ottimizzando il tempo di installazione.
      Proprietà
      • Materiale staffa angolare: Acciaio S235JR+CR (materiale n° 1.0037) secondo DIN 1652
      • Materiale dado a martello: Acciaio S420MC (materiale n° 1.0980) secondo DIN EN 10149-2
      • Materiale piastra superiore: Acciaio S235JR+CR (materiale n° 1.0037) secondo DIN 1652
      • Materiale bullone testa esagonale: Acciaio min. 4.6 (DIN EN ISO 898-1)
      • Materiale gabbia di plastica: polipropilene PP, articolo 11400, Colore nero
      • Zincatura: Zincatura a freddo, min. 5 µm, bullone esagonale min. 3 µm secondo DIN EN ISO 4042
      Elemento per la realizzazione di connessioni stabili tra profili FLS.
      Proprietà
      • Materiale staffa angolare: Acciaio S235JR+CR (materiale n° 1.0037) secondo DIN 1652
      • Materiale dado a martello: Acciaio S420MC (materiale n° 1.0980) secondo DIN EN 10149-2
      • Materiale piastra superiore: Acciaio S235JR+CR (materiale n° 1.0037) secondo DIN 1652
      • Materiale bullone testa esagonale: Acciaio min. 4.6 (DIN EN ISO 898-1)
      • Materiale gabbia di plastica: polipropilene PP, articolo 11400, Colore nero
      • Zincatura: Zincatura a freddo, min. 5 µm, bullone esagonale min. 3 µm secondo DIN EN ISO 4042

      Applicazioni e Certificazioni

      Applicazioni
      • Elemento per realizzare connessioni angolari con i profili FLS.

      Istruzioni di montaggio

      Montaggio
      Installazione di MW Clix 90°
      1 / 5
      • 1
        Installazione di MW Clix 90°
      • 2
      • 3
      • 4
      • 5

      Dati tecnici

      Filettatura (
      A
      )      		M8
      Chiave di serraggio 13 mm
      Carico a taglio raccomandato max. per FLS 17 / 1.0 e FLS 30 / 1.0 (
      Nrec
      )      		1,5 kN
      Carico a taglio raccomandato max. per FLS 37 / 1.2 (
      Nrec
      )      		2 kN
      Coppia di serraggio (
      Tinst
      )      		10 N·m
      Confezione scatola
      Quantità 10 pz.
      EAN 4048962265279
