Staffe rinforzate ad innesto rapido PUWS zl

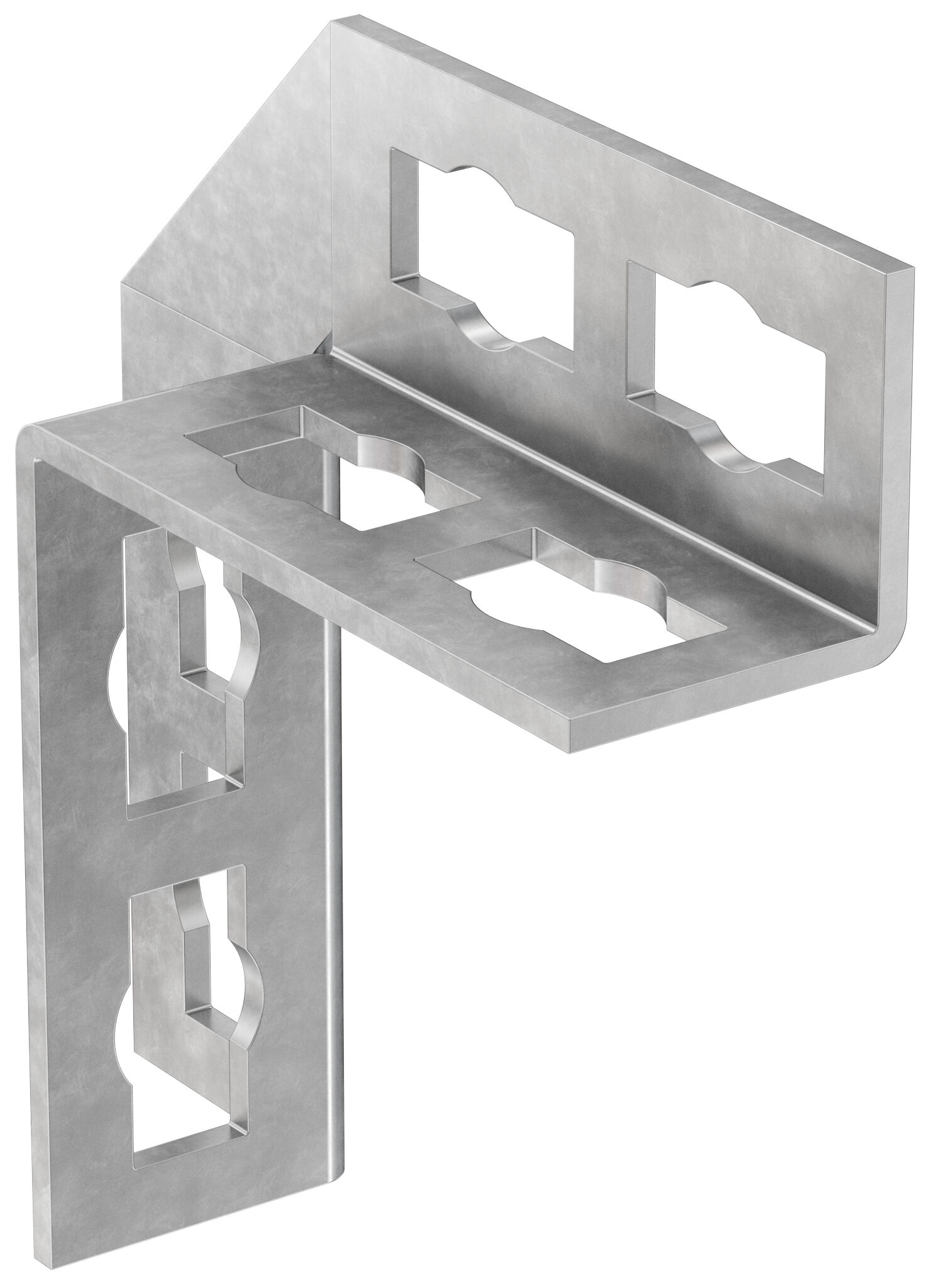

  • Foto Prodotto: "Staffa rinforzata ad innesto rapido PUWS 4 x 4 zl"
  • Immagine Applicazione
  • Immagine Applicazione
    • Immagine Applicazione
    • Foto Prodotto
    • Immagine Applicazione
      Art.-Nr. 542710

      Staffa rinforzata ad innesto rapido PUWS 4 x 4 zl

      Varianti del prodotto
      Come smaltire il packaging
      Scarica le immagini
      Caratteristiche principali
      • Angolo di 135°.
      • Compatibile con il dado a innesto rapido PFCN 41.

      Vantaggi / descrizione del prodotto

      Mensola di collegamento bidirezionale.
      Vantaggi
      • La mensola di collegamento universale per la connessione di profilati FUS fornisce alla struttura di supporto un'elevata stabilità e sicurezza (si consiglia di utilizzarla in coppia).
      La mensola universale fischer PUWS è ideale per i collegamenti angolari dei profilati FUS grazie al dado a innesto rapido PFCN. I fori presenti nelle mensole consentono un facile collegamento con il bullone preassemblato PFCN. La mensola lavora su due lati che si appoggiano ai profili, offrendo così elevate stabilità e sicurezza. La finitura in zinco lamellare è adatta alle installazioni all'esterno e in ambienti altamente corrosivi.
      Proprietà
      • Materiale: acciaio DD11 (materiale n° 1.0332) secondo DIN EN 10111
      • Zincatura: Zinco lamellare secondo secondo DIN EN ISO 12944, min. 8 μm

      Applicazioni e Certificazioni

      Applicazioni
      Mensole angolari universali per il rinforzo di strutture a telaio per il sistema preassemblato FUS.

      Istruzioni di montaggio

      Montaggio

      Dati tecnici

      Carico max raccomandato a trazione per FUS 2,0 mm (
      Nrec
      )      		5 kN
      Carico max raccomandato a trazione per FUS 2,5 mm (
      Nrec
      )      		7 kN
      Carico raccomandato a taglio max (
      Vrec
      )      		7 kN
      Spessore del foglio di alluminio (
      Tinst
      )      		40 N·m
      Quantità 8 pz.
      EAN 4048962299199
