Dado per il collegamento semplice e preposizionabile nei profi li FUS in acciaio zincato a caldo

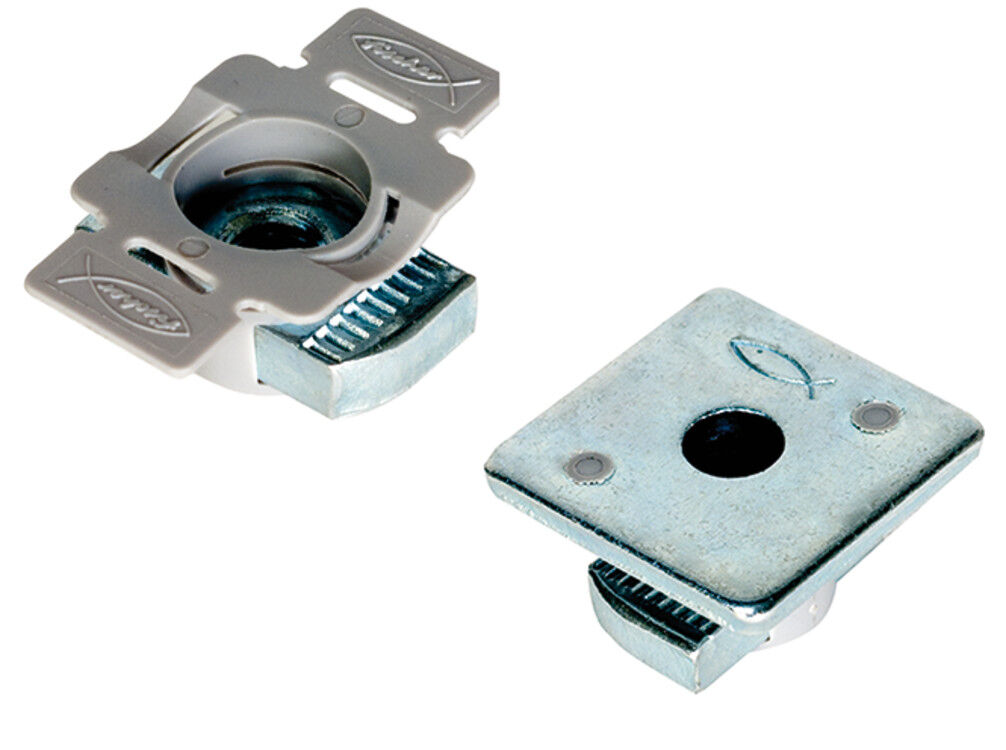

Dado ad aggancio rapido FCN Clix P hdg e FCN Clix M hdg

La staffa di collegamento fischer PFUF viene utilizzata per la disposizione di costruzioni semplici di binari.

Varianti del prodotto

6 Varianti del prodotto

Report di prova al fuoco

Filettatura

Spessore

Carico max raccomandato a trazione per FUS 2,0 mm

Carico max raccomandato a trazione per FUS 2,5 mm

Spessore del foglio di alluminio

Visualizzate 6 di 6 varianti

Vantaggi

La geometria del dado consente una installazione rapida e semplice nel profilato.
L'effetto molla delle alette in nylon garantisce un posizionamento semplice e preciso nel profilato.
Il dispositivo di montaggio in nylon con alette dell'FCN Clix P offre una buona tenuta e permette di montare opportunamente gli elementi dello staffaggio.
La zigrinatura nel dado fornisce una tenuta sicura nel profilato FUS.
L'installazione mediante rotazione di 90° consente la post-installazione in profilati già montati.
Il rivestimento superficiale crea una elevata protezione anticorrosiva contro influenze ambientali come l'umidità, acqua, acqua salata o altre sostanze corrosive.

Proprietà

Materiale: Acciaio S235 JR (materiale n° 1.0037) secondo D.IN EN 10025, plastica Nylon PA6
Zincatura: Zincatura a caldo, min 45 µm secondo DIN EN ISO 1461

Proprietà

Applicazioni

Certificazioni

1 / 5

Installazione di FCN Clix M A4

1 / 5

Report di prova al fuoco	Sì
Filettatura ( A )	M12
Spessore ( S )	9,5 mm
Carico max raccomandato a trazione per FUS 2,0 mm ( N_rec )	5 kN
Carico max raccomandato a trazione per FUS 2,5 mm ( N_rec )	8 kN
Spessore del foglio di alluminio ( T_inst )	50 N·m
Permeabilità all'aria	—
Per profilo	FUS
Quantità	50 pz.
EAN	4048962423686

Report di prova al fuoco	No
Filettatura ( A )	M8
Spessore ( S )	6 mm
Carico max raccomandato a trazione per FUS 2,0 mm ( N_rec )	4 kN
Carico max raccomandato a trazione per FUS 2,5 mm ( N_rec )	4 kN
Spessore del foglio di alluminio ( T_inst )	20 N·m
Permeabilità all'aria	—
Per profilo	FUS
Quantità	50 pz.
EAN	4048962423662

Report di prova al fuoco	Sì
Filettatura ( A )	M12
Spessore ( S )	9,5 mm
Carico max raccomandato a trazione per FUS 2,0 mm ( N_rec )	5 kN
Carico max raccomandato a trazione per FUS 2,5 mm ( N_rec )	8 kN
Spessore del foglio di alluminio	—
Permeabilità all'aria ( T_inst )	20 N·m
Per profilo	FUS
Quantità	50 pz.
EAN	4048962423716

Report di prova al fuoco	No
Filettatura ( A )	M8
Spessore ( S )	6 mm
Carico max raccomandato a trazione per FUS 2,0 mm ( N_rec )	4 kN
Carico max raccomandato a trazione per FUS 2,5 mm ( N_rec )	4 kN
Spessore del foglio di alluminio	—
Permeabilità all'aria ( T_inst )	10 N·m
Per profilo	FUS
Quantità	50 pz.
EAN	4048962423693

Report di prova al fuoco	Sì
Filettatura ( A )	M10
Spessore ( S )	8 mm
Carico max raccomandato a trazione per FUS 2,0 mm ( N_rec )	5 kN
Carico max raccomandato a trazione per FUS 2,5 mm ( N_rec )	8 kN
Spessore del foglio di alluminio ( T_inst )	40 N·m
Permeabilità all'aria	—
Per profilo	FUS
Quantità	50 pz.
EAN	4048962423679
