      Resina vinilestere a iniezione FIS HB da combinare con barre multicono FHB-A dyn per fissaggi soggetti a carichi dinamici.

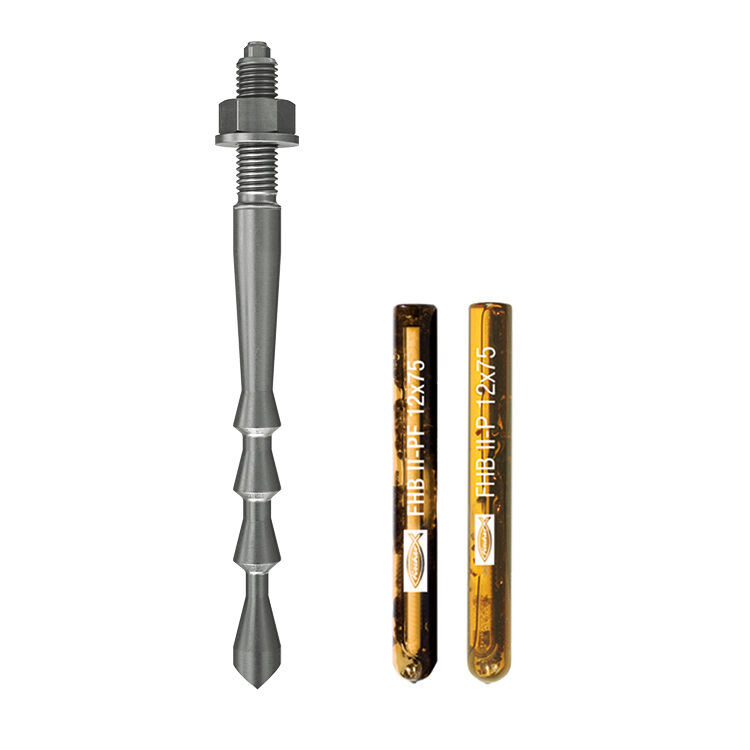

      Sistema chimico Highbond FIS HB + FHB dyn

      La resina a iniezione Highbond FIS HB + le barre multicono fischer FHB-A dyn e FHB-A dyn V, compongono un sistema adatto in presenza di carichi dinamici alternati e quindi soggetti a fenomeni di fatica. Grazie alla sua forma conica, la barra di ancoraggio garantisce un'espansione controllata sotto sforzo dinamico, permettendo così l'uso anche in calcestruzzo fessurato. E’ possibile fissare in modo sicuro le rotaie di guida per ascensori, robot di produzione, gru a bandiera, gru a braccio, carriponte e ventilatori di tunnel. La versione FHB-A dyn è disponibile in acciaio zincato e in acciaio ad alta resistenza alla corrosione. La versione FHB-A dyn V è dotata di un manicotto aggiuntivo per forze di taglio più elevate. Il sistema è certificato con resistenza al fuoco R120
      Varianti del prodotto
      Scarica le immagini

      Varianti del prodotto

      10 Varianti del prodotto
      Stoccaggio
      Contenuto
      Unità di scala
      Diametro foro
      Contenuto
      Confezione
      Visualizzate 10 di 10 varianti

      Vantaggi / descrizione del prodotto

      Vantaggi
      • Durante l’installazione la resina a iniezione FIS HB riempie lo spazio anulare tra barra e foro nella piastra garantendo un’ottima distribuzione dei carichi. Questo permette l’assorbimento dei carichi
        dinamici oscillanti.
      • La forma conica della barra FHB-A dyn assicura un’espansione controllata sotto azioni di tipo dinamico, consentendo l’utilizzo in calcestruzzo fessurato.
      • La barra FHB-A dyn è disponibile anche in acciaio altamente resistente alla corrosione. In questo modo l’ancorante risulta adatto all’utilizzo in ambienti aggressivi come, per esempio, nei tunnel.
      • Il sistema di ancoraggio dinamico Highbond può raggiungere maggiori carichi di taglio grazie alla camicia maggiorata dell’FHB-A dyn V, garantendo così maggiori livelli di sicurezza.

      Applicazioni e Certificazioni

      Applicazioni
      • Gru a bandiera
      • Carriponte e gru sospese
      • Guide per ascensori
      • Ventilatori in tunnel (jet fans)
      • Strutture a portale per segnaletica stradale
      • Antenne e ripetitori
      • Robot industriali
      Materiali di supporto
      Certificato per:
      • Calcestruzzo da C20/25 a C50/60 fessurato e non fessurato
      Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.
      Certificazioni
      • ETA-05/0164
      • ETA-16/0637
      • ETA-21/0948
      • ETA-06/0171
      • DoP No. 0282
      • DoP No. 0293
      • DoP No. 0327
      • DoP No. 0353
      • DoP No. 0281
      • (2103/12/12) - CM

      Istruzioni di montaggio

      Montaggio
      • Il sistema a iniezione adatto per zone tese è costituito dalla barra multiconica FHB-A dyn e dall'ancorante chimico a iniezione FIS HB.
      • FHB dyn è certificato per installazione passante e non passante.
      • Resina e induritore sono in due contenitori separati e non sono miscelati o attivati finché non avviene l'estrusione attraverso il miscelatore.
      • La resina collega saldamente l'intera superficie della barra di ancoraggio con la superficie del foro sigillando lo stesso.
      • Il dispositivo di centraggio centra la barra nella piastra garantendo così una sicura applicazione del carico.
      • Il dado di bloccaggio impedisce che il dado si allenti.
