Staffa universale per collegare i raccordi flangiati e lo scarico di bidet e lavabi.

OMEGA Staffa universale per il fissaggio di raccordi e scarico

Varianti del prodotto

1 Varianti del prodotto

Quantità

EAN

Visualizzate 1 di 1 varianti

Vantaggi

Kit completo di tasselli, viti e collare insonorizzato.
Possibilità di utilizzo a filo muro e in nicchia.
Foratura universale per il collegamento dei diversi tipi di raccordi in commercio.
Doppie asole per diverse possibilità di fissaggio e regolazione.
Tassello UX 6 adatto alla maggior parte dei supporti edili.
La barra filettata M8x85mm consente di regolare facilmente l’interasse fra raccordi e scarico, permettendo anche distanze ridotte.

Applicazioni

Fissaggio stabile e veloce dei raccordi di adduzione idrica e dello scarico di bidet e lavabi.
La foratura multipla della piastra permette di orientare i raccordi secondo necessità.

Materiali di supporto

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Montaggio

Stabilire l’altezza e l’interasse fra i raccordi e lo scarico.
Piegare la linguetta centrale, avvitare il collare alla barra filettata e posizionarla all’altezza corretta fissandola con dado e controdado forniti nella busta.
Forare e applicare il tassello UX 6 in corrispondenza delle asole.
Fissare la staffa OMEGA.
Avvitare i raccordi e inserire la curva di scarico.
Collegare le tubazioni.

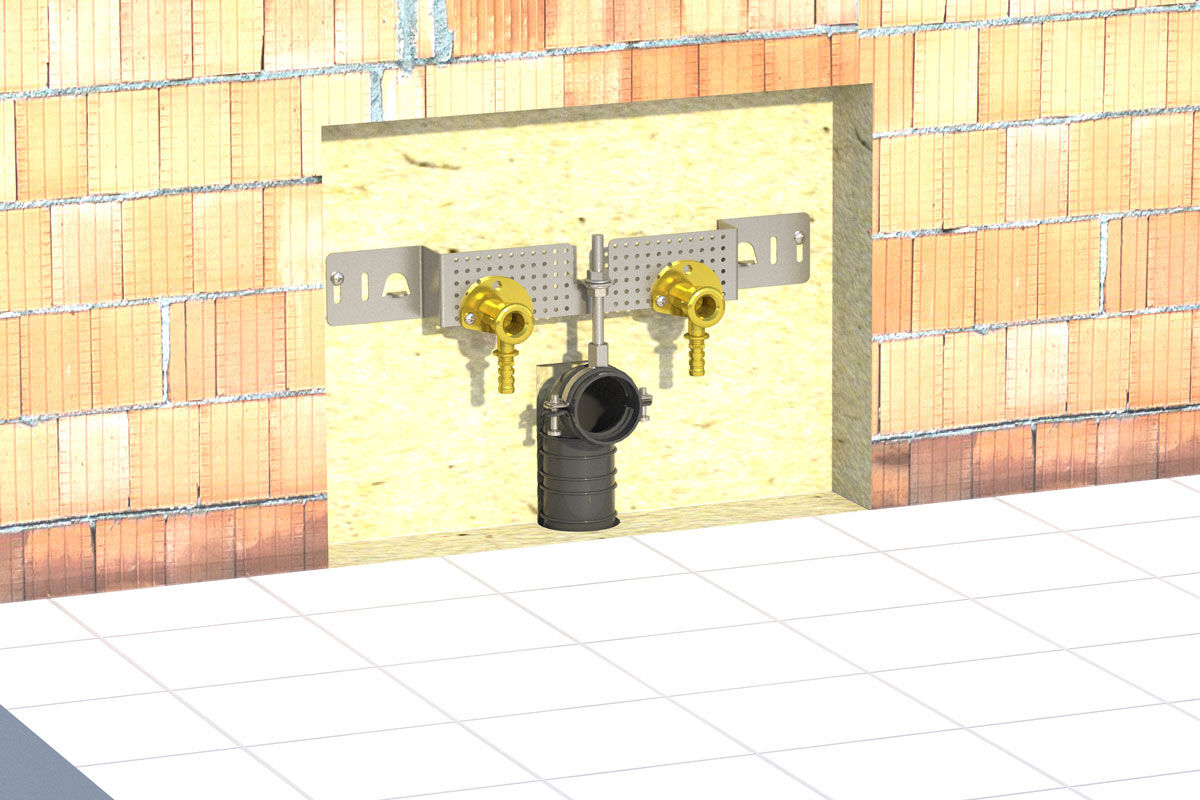

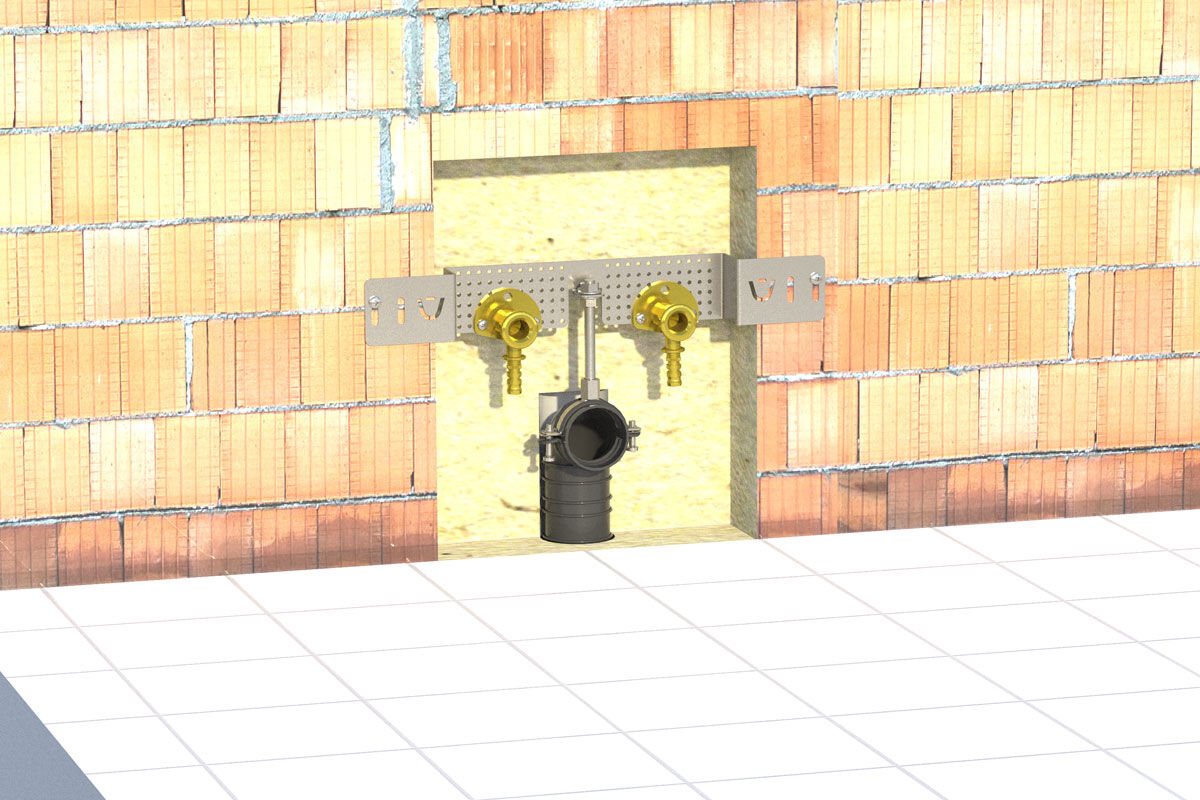

Nelle applicazioni in nicchia, le zanche ripiegabili possono essere utilizzate per offrire un aggrappo supplementare.

Quantità	1 pz.
EAN	8001132099926
