Art.-Nr. 553480

OMEGA

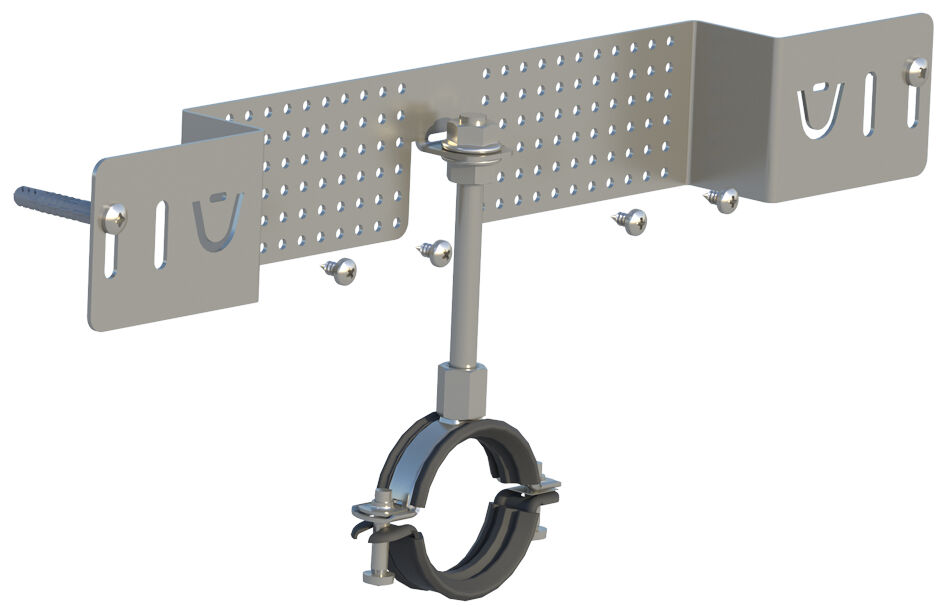

Staffa universale per il fissaggio di raccordi e scarico

Vantaggi

Staffa universale per collegare i raccordi flangiati e lo scarico di Bidet e Lavabi. Completa di vitie tasselli per il fissaggio e di collare insonorizzato.

Kit completo di tasselli, viti e collare insonorizzato.

Possibilità di utilizzo a filo muro e in nicchia.

Foratura universale per il collegamento dei diversi tipi di raccordi in commercio.

Doppie asole per diverse possibilità di fissaggio e regolazione.

Tassello UX 6 adatto alla maggior parte dei supporti edili.

La barra filettata M8x85mm consente di regolare facilmente l’interasse fra raccordi e scarico, permettendo anche distanze ridotte.

Applicazioni

Fissaggio stabile e veloce dei raccordi di adduzione idrica e dello scarico di bidet e lavabi.
La foratura multipla della piastra permette di orientare i raccordi secondo necessità.

Materiali di supporto

Calcestruzzo
Mattone pieno in laterizio
Mattone semipieno (perforato verticalmente) in laterizio
Cartongesso

Maggiori informazioni su materiali di supporto, ecc. sono disponibili nella documentazione tecnica.

Montaggio

Stabilire l’altezza e l’interasse fra i raccordi e lo scarico.
Piegare la linguetta centrale, avvitare il collare alla barra filettata e posizionarla all’altezza corretta fissandola con dado e controdado forniti nella busta.
Forare e applicare il tassello UX 6 in corrispondenza delle asole.
Fissare la staffa OMEGA.
Avvitare i raccordi e inserire la curva di scarico.
Collegare le tubazioni.

Nelle applicazioni in nicchia, le zanche ripiegabili possono essere utilizzate per offrire un aggrappo supplementare.

Quantità	1 pz.
EAN	8001132099926
